| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-BM3R4S40A |
| MOQ: | 10 피스 |
| 가격: | $4.5-$5 |
| 포장에 대한 세부 사항: | 강한 종이 박스 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 서부 동맹, MoneyGram |

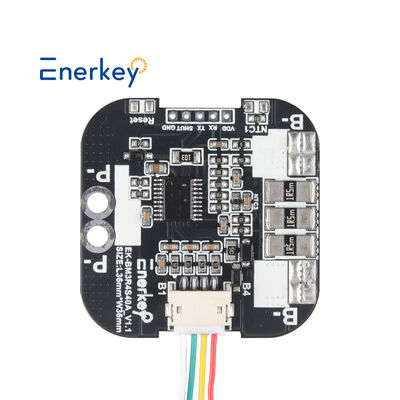

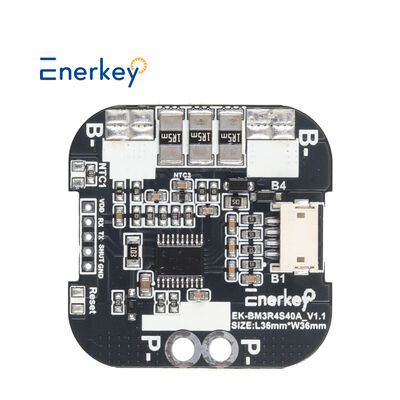

Enerkey 리튬 배터리 충전기 보호 모듈 3S 40A 12.6V SIB/Lto/Li-ion/Lifepo4 BMS(자동차 시동용)
제품개요
3S4S40A 리튬 배터리 보호 보드는 3셀(3S) 및 4셀(4S) 리튬 배터리 팩용으로 설계되었으며 40A의 높은 전류 전달 용량을 갖추고 있습니다. 과충전, 과방전, 과전류 및 단락 보호 기능을 통합하여 안전하고 안정적인 배터리 작동을 보장합니다. 전동 공구, 에너지 저장 시스템, 전기 자전거 및 기타 애플리케이션에 적합하며 효율적이고 안정적인 배터리 관리 솔루션을 제공합니다.
핵심 기능
높은 전류 운반 용량: 40A 연속 방전 전류를 지원하여 고전력 장치의 요구 사항을 충족합니다.
다중 보호 메커니즘:
과충전 방지: 배터리 전압이 안전 임계값을 초과하는 것을 방지합니다.
과방전 보호: 과방전으로 인한 손상을 방지합니다.
과전류 보호: 비정상적인 전류를 제한하여 회로 안전을 보호합니다.
단락 보호: 회로를 신속하게 분리하여 장비 손상을 방지합니다.
방열 설계: 방열판을 장착하여 작동 온도를 효과적으로 낮추고 안정성을 향상시킵니다.
온도 제어 모니터링: 배터리 온도를 실시간으로 모니터링하여 과열 위험을 방지하는 통합 온도 센서입니다.
| 품목 유형 | 매개변수 | |||||||||
| 1 | 매개변수 개요 | 제품 모델 | EK-BM3R4S40A | |||||||
| 제품크기(mm) | L36*W36*T5 | |||||||||
| 제품중량(kg) | 0.08 | |||||||||
| 제품 소재 | FR-4 / 무연 스프레이틴 | |||||||||
| 적용 가능한 배터리 유형 | 라이프포4 | 리튬 이온 | Lto | SIB | ||||||
| 적용 가능한 배터리 스트링 | 3S / 4S | 3S / 4S | 3S / 4S | 3S / 4S | ||||||
| 정격 방전 전류 | 40A | 40A | 40A | 40A | ||||||
| 피크 시동 전류 | 85A | 85A | 85A | 85A | ||||||
| 품목 유형 | 방아쇠 (시간) |
방아쇠 (시간) |
방아쇠 (시간) |
방아쇠 (시간) |
방아쇠 (시간) |
방아쇠 (시간) |
방아쇠 (시간) |
방아쇠 (시간) |
||
| 2 | 충전 보호 | 과전압 보호 전압 값 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 3.95V/1S | 3.80V/1S |
| 과전류 값 | 40A/2S, 복구하려면 충전기 연결 해제 | |||||||||
| 저온 값 | 충전 과열 보호 60℃/2S / 해제 55℃/2S | |||||||||
| 과열 값 | 충전 저온 보호 -5℃/2S / 해제 0℃/2S | |||||||||
| 3 | 방전 보호 | 저전압 보호 전압 값 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| ①과전류 보호 값 | 45A/2S, 부하 연결 해제 또는 충전 활성화 | |||||||||
| ②과전류 보호 값 | 85A/0.5S, 부하 연결 해제 또는 충전 활성화 | |||||||||
| 단락 보호 값 | 150A/64uS, 부하 차단 또는 충전 활성화 | |||||||||
| 저온 값 | 방전 과열 보호 65℃/2S, 해제 60℃/2S | |||||||||
| 과열 값 | 방전 저온 보호 -20℃/2S, 방출 -10℃/2S | |||||||||
| 4 | 기타 | 대기 전류 소비 | 25uA | |||||||
| 마더보드 잠금 전압 | / | |||||||||
배선 주의사항:
1. 보호 보드를 설치하려면 일정량의 전자 기술 지식이 필요합니다.
2. 배선 시 먼저 납땜 패드 위치의 B-와이어를 배터리의 전체 음극 단자에 연결하고(B-와이어는 짧고 두꺼운 와이어에 납땜해야 함) 배선된 단자를 먼저 배터리 팩에 납땜한 다음 보호판을 삽입합니다.
3. 배터리 단자 B-와 보호 보드 단자 B- 사이의 연결은 짧고 두꺼워야 합니다. 그렇지 않으면 보호 보드가 미리 충전 및 방전되어 오작동할 수 있습니다.
4. P+/P- 배선 시 굵은 전선을 사용하십시오. 너무 가늘고 긴 전선은 보드를 태울 수 있습니다!
Q1. 우리가 당신을 선택한 이유는 무엇입니까?
* 우리는 10년 이상의 강력한 기술 지원을 통해 효율적인 애프터 서비스를 제공할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공할 수 있습니다. 우리 공장 및 생산 공정을 방문해 주셔서 감사합니다.
Q2. 귀하의 제품 범위(유형)는 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야의 배터리 관리 시스템을 수행합니다.
* 주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 내 배터리가 어떤 종류의 재료와 유형인지 어떻게 알 수 있나요?
*배터리 본체를 확인하세요. 배터리의 정상 전압이 3.2V로 표시되면 배터리는 LiFePo4입니다.
*배터리의 정상 전압이 3.6V 또는 3.7V로 표시되면 배터리는 리튬 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요구사항이 있나요?
맞춤 설정할 수 있나요? 샘플 및 배치의 리드타임은 얼마나 됩니까?
*최소 주문 수량은 1개이며 ODM 맞춤 제작이 가능합니다.
* 기존 샘플 배송은 1~3일, 맞춤형 샘플 배송은 3~10일 소요됩니다.
Q5: 사용할 수 없으면 어떻게 되나요?
*일반 제품에는 교육용 동영상이 포함되어 있으며, 엔지니어의 온라인 화상 통화 안내도 지원 가능합니다.
Q6. 지불 조건은 무엇입니까?
*계좌이체 및 현금결제 모두 가능하며, 모두 협의 가능합니다. 결제수단 : 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 당사의 모든 제품은 전문 실험실의 100% 테스트와 반복적인 노화 테스트를 거칩니다.
* FCC, CE, ROHS 등 국제표준 인증을 획득하였습니다.
* 3년 판매 후 보증 서비스를 제공합니다. 3년 내에 교체할 수 있는 무료 예비 장치입니다.
Q8. 배터리에 적합한 BMS를 선택하는 방법은 무엇입니까?
*귀하의 배터리에 맞는 전압과 전류에 따라 당사 고객센터에 문의하시면 가장 적합한 배터리 관리 시스템을 갖추고 제공해드립니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다. 온라인으로 메시지를 남겨주세요.
*이메일, WhatsApp, WeChat 등을 통해 문의하실 수도 있습니다(아래 참조). 우리는 당신과 함께 일하게 되어 매우 기쁩니다.
|
|
