| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-ID40V/60V/80V300A |
| MOQ: | 10 피스 |
| 가격: | $43.5-$54.5 |
| 포장에 대한 세부 사항: | 강한 종이 박스 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

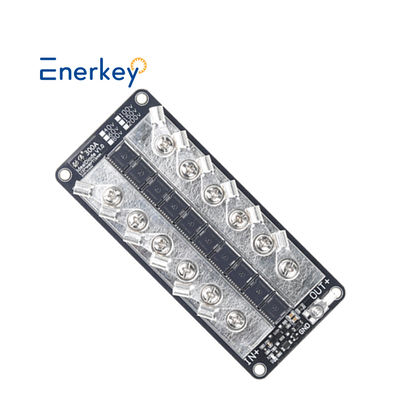

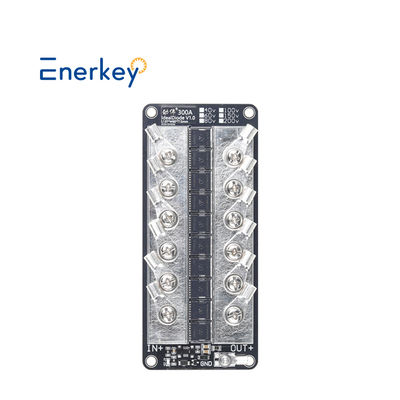

Enerkey 이상적인 다이오드 모듈 40V 60V 80V 300A 슬로어 스테이션 중복 전력 배터리 스위칭 모듈 RV 수정
설명:
1 : 널리 사용됩니다
2 : 고성능 가격 비율
3 : 작업은 간단하고 이해하기 쉽습니다
4 : 다양한 고객 요구를 충족시키기 위해 몇 가지 유형을 사용할 수 있습니다.
5 : 작은 외관
주요 기능 :
*회로의 양극에 직렬로 만 연결되며 음의 극에 연결할 필요가 없습니다.
*입력 전압 제한이 없습니다. (역전 전압이 40V보다 낮도록하십시오)
*300A 고전류 MOS 튜브, 하나의 튜브는 40A 전류를 통과 할 수 있고, 2 개의 튜브는 60A 전류를 통과 할 수 있습니다.
*1.1 Milliohm on-restance, 낮은 손실, 낮은 열 발생
*2US는 역 극성 조건에 빠르게 응답하며 입력 및 출력은 다이오드와 동일합니다. 출력 전압이 입력보다 크고 출력을 즉시 끄고, 감지 값은 Millivolt 레벨에 있으며 해당 속도가 매우 빠릅니다.
*-40-125도 작업 환경 온도
모델 : EK-ID40V/60V/80V300A

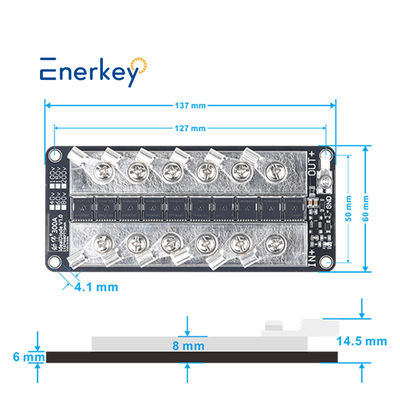

회로 보드 크기 : L137*W60*T14.5mm
구리 포일 두께 : 3.0oz
사용:
일반적인 고전류 다이오드, 배터리, 태양 전지판, 방지 방지 및 방지 방지 방지를 교체하십시오. 전원 공급 장치의 입력 끝에서 직렬로 연결하는 것은 반복적 인 연결에 이상적인 선택입니다.
지침:
*입력 전압은 무제한이지만 역전 전압 요구 사항이 있으며 역전 전압은 40V보다 낮습니다. 출력 단자의 전압은 입력 전압 40V보다 높을 수 없습니다. 예를 들어 입력은 24V 전원 공급 장치에 연결되어 있으며 출력은 배터리에 연결되어 있으며 12V, 24V, 36V, 48V, 60V 배터리에 연결할 수 있으며 72V 이상의 배터리에 연결할 수 없습니다. 72V 출력 -24V 입력 = 48V. 역전 전압 40V보다 높습니다.
*터미널이없는 와이어는 6 제곱 아래에 용접 할 수 있으며 터미널이있는 터미널도 바닥에서 용접 할 수도 있습니다.
|
Enerkey 이상적인 다이오드 모듈 40V 60V 80V 300A 태양 광 발전소 산업용 전기 자동차 배터리 배터리 충전 방지 방지 방지 방지 전기 자동차 배터리
|
|||
| 제품 모델 | EK-ID40V300A | EK-ID60V300A | EK-ID80V300A |
|
작동 전압 범위
|
9-40V
|
9-60V |
9-80V
|
|
제품크기 (mm)
|
L137*W60*T14.5
|
L137*W60*T14.5 |
L137*W60*T14.5 |
|
상자와 무게
|
0.7kg
|
0.71kg |
0.72kg
|
| MOS 수량 | 10 | 10 | 10 |
|
배터리 유형
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
NCM/LFP/LTO
|
|
연속 전류
|
300A
|
||
| 피크 시작 전류 | 300A | ||
|
정지 작동 전류
|
0.6-1.5MA
|
||
|
구리 호일 두께
|
2.0 온스
|
||
|
PCB 재료 |
알루미늄 플레이트
|
||
| 지속적인 내부 저항 | NA | ||
| 작업 원칙 | 입력 및 출력은 다이오드와 동일합니다. 출력 전압이 입력보다 크고 출력을 즉시 끕니다. 감지 값은 Millivolt 레벨에 있으며 응답 속도는 매우 빠릅니다. | ||
|
애플리케이션
|
1. 태양 전지판을 방지 (anti-backflow);
2. 배터리 충전은 백 플로 (anti-backflow) (anti-backflow)를 방지합니다. 3. DC-DC 상수 전압 및 일정한 전류 모듈 출력은 백 플로를 방지합니다. 4. 역류 예방 (anti-backflow)이 필요한 다른 경우 |
||
| 부속품 | 터미널 러그*9; IN+/OUT+ 터미널 러그 : OTZ6-5, 나사 M5 GND 터미널 러그 : OTZ2.5-3, 나사 M3 |
||
|
작동 온도
|
-40 ~ ~ +60 ℃
|
||
특별 노트 :
1.이 버전은 최신 버전입니다. 양극과 음의 기둥이 반대로 연결되어 있으면 모듈이 연소되지 않아 설치의 안전성이 향상됩니다.
2. 이상적인 다이오드는 이름에서 알 수 있듯이 매우 낮은 내부 저항이있는 다이오드입니다. 일반 다이오드의 전도 전압 낙하는 0.6V 이상입니다. 이상적인 다이오드의 전도 전압 강하는 거의 무시할 수 있습니다.
3. 알루미늄 기판 PCB 트레이스의 구리 포일 층 및 알루미늄베이스 층은 1000V의 견실 전압으로 절연되므로 파괴 문제에 대해 걱정할 필요가 없습니다.
열 전도도는 FR4 유리 섬유보다 20 배 빠르며 큰 방열판에 직접 부착 할 수 있습니다.
4.이 이상적인 다이오드 모듈은 정류기 회로에서 사용할 수 없습니다!
Q1. 우리가 왜 당신을 선택 했습니까?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 애프터 판매 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROH 및 기타 국제 표준 인증을 통과했습니다.
* 공장 가격을 제공 할 수 있습니다. 공장 및 생산 과정을 방문하도록 환영합니다.
Q2. 제품 범위 (유형)는 무엇입니까?
*우리는 주로 전원 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-Ino 및 LTO 배터리에 사용됩니다.
Q3 : 배터리의 종류와 배터리를 입력하는 방법을 어떻게 알 수 있습니까?
*배터리 본체를보십시오. 배터리의 일반 전압에 3.2V가 표시되면 배터리가 LifePo4입니다.
*배터리의 정상 전압에 3.6V 또는 3.7V가 표시되면 배터리는 Li-ion 또는 LTO 배터리입니다.
Q4. 최소 주문 요구 사항이 있습니까?
맞춤화 할 수 있습니까? 샘플 및 배치의 리드 타임은 무엇입니까?
*최소 주문 수량은 1 피스이며 ODM 사용자 정의를 사용할 수 있습니다.
* 기존 샘플의 1 ~ 3 일 전달, 맞춤형 샘플의 3 ~ 10 일 전달.
Q5 : 사용할 수 없다면 어떻게해야합니까?
*일반 제품에는 교육용 비디오가 있으며 엔지니어의 온라인 화상 통화 지침을 지원할 수도 있습니다.
Q6. 귀하의 지불 조건은 무엇입니까?
*우리는 모든 협상 가능한 전선 이체 및 현금 지불을 수락합니다. 결제 방법 : Visa, Mas
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문 실험실 100% 테스트와 반복 노화 테스트를받습니다.
* FCC, CE, ROH 및 기타 국제 표준 인증을 획득했습니다.
* 3 년 후 사후 판매 보증 서비스를 제공합니다. 3 년 안에 교체 할 수있는 무료 예비 단위.
Q8. 배터리에 적합한 BMS를 선택하는 방법은 무엇입니까?
*배터리와 일치하는 전압 및 전류에 따라 고객 서비스와 상담 할 수 있으며 가장 적합한 배터리 관리 시스템이 장착 할 수 있습니다.
Q9. 어떻게 연락 할 수 있습니까?
*우리는 온라인 서비스 7x24 시간이 있습니다. 온라인으로 메시지를 남겨주세요.
*이메일, WhatsApp, WeChat 등으로 저희에게 연락 할 수도 있습니다 (아래 참조). 우리는 당신과 함께 일하게되어 기쁩니다.
|
|
