| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-ID150V100A |
| MOQ: | 10pieces |
| 가격: | $26.3-$29.2 |
| 포장에 대한 세부 사항: | Strong paper box +EVA Foam |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

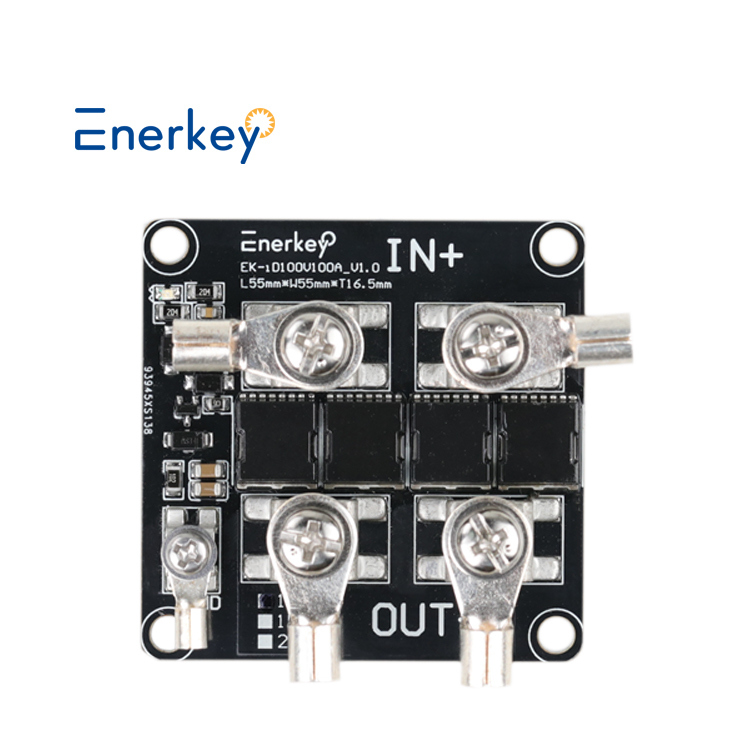

150V 100A 이상 다이오드 컨트롤러 모듈 태양 전지 패널 배터리 충전 반 역 관개
제품 개요
EK-iD150V100A 시리즈는 고전압 및 고전류 애플리케이션을 위해 설계 된 이상적인 다이오드 솔루션입니다.그것은 150V 저항 전압과 100A 연속 전류 능력을 달성하기 위해 세 번째 세대 SGT 빠른 스위치 기술을 활용그 패키지 디자인은 열 분산 및 공간 절약을 최적화하여 새로운 에너지 장비, 산업용 전원 공급 장치,및 보안 시스템.
주요 장점
✔ 극히 낮은 저항력
켜기 저항은 0.0029Ω에 불과하며 전통적인 쇼트키 다이오드와 비교하면 전력 소비를 90% 감소시킵니다.
5A/μs 빠른 스위칭을 지원하며 <50ns의 역회복 시간을 갖는다.
✔ 지능적 인 보호 메커니즘
통합된 과온 차단 (175°C) 및 과전류 보호 (120A 펄스)
비동기 전력 소모량은 <2μA로 배터리 시스템 대기 시간을 늘립니다.
✔ 산업용 수준의 신뢰성
AEC-Q101 자동차용 자격, 작동 온도 범위 -65°C~175°C
500만 회로로 검증된 MTBF>100,000시간
기술 매개 변수
항목 사양 시험 조건
정전 전압 (Vdss) 150V ID = 1mA
연속 배수 전류 100A Tc = 25°C
게이트 충전 (Qg) 180Nc Vgs = 10V
열 저항 (RθJC) 0.5°C/W (동동 상태 동작)
전형적 사용법
광전지 인버터 역류 방지 회로
전기차 BMS 전력 경로 관리
산업용 UPS 이중 전원 전환 시스템
5G 기지국 백업 전원 공급 OR링 아키텍처
|
에너키 이상 다이오드 모듈 100V 150V 200V 100A 태양광 태양광 기본 스테이션 산업 제어 전기 자동차 배터리 병렬 배터리 충전 반 역 충전
|
|||
| 제품 모델 |
EK-iD100V100A |
EK-iD150V100A |
EK-iD200V100A |
|
작동 전압 범위
|
12~100V
|
12-150V |
12-200V
|
|
제품크기 (mm)
|
L55xW55xT17
|
L55xW55xT17 | L55xW55xT17 |
|
상자와 함께 무게
|
00.4kg
|
0.42kg |
0.45kg
|
| MOS 양 | 4 | 4 | 4 |
|
배터리 종류
|
NCM/LFP/LTO
|
NCM/LFP/LTO | NCM/LFP/LTO |
|
연속 전류
|
100A
|
100A | 100A |
| 최고 시작 전류 | 100A | 100A | 100A |
|
평온 작동 전류
|
00.6-1.5mA
|
||
|
구리 필름 두께
|
20.0온스
|
||
|
PCB 물질 |
알루미늄 판
|
||
| 작동 원칙 | 입력과 출력은 다이오드와 동등합니다. 출력 전압이 입력보다 크다는 것을 감지하고 즉시 출력을 꺼냅니다.검출 값은 밀리 볼트 수준이고 응답 속도는 매우 빠르다. | ||
|
적용
|
1태양광 패널은 역류를 방지합니다.
2배터리 충전으로 역류를 방지합니다. 3DC-DC 일정한 전압과 일정한 전류 모듈 출력은 역류를 방지합니다. 4역류 방지 (반반류 방지) 가 필요한 다른 경우 |
||
| 부속품 | 터미널 럭*5 IN+/OUT+ 터미널 럭: OTZ6-5, 스크루 M5 GND 터미널 스러그: OTZ2.5-3, 스크루 M3 |
||
|
작동 온도
|
-40°C ~ +60°C
|
||
특별 참고:
1이 버전은 최신 최적화 버전입니다. 모듈은 설치 안전성을 향상시키는 긍정적 인 양극과 부정적인 극이 역으로 연결되면 불타지 않습니다.
2이상적인 다이오드는 이름에서 알 수 있듯이 내부 저항이 매우 낮은 다이오드입니다. 일반 다이오드의 전도 전압 하락은 0.6V 이상입니다.이상 다이오드의 전도 전압 하락은 거의 무시 할 수 있습니다.
3. 알루미늄 기판 PCB 흔적의 구리 엽층과 알루미늄 베이스 레이어는 1000V의 견딜 전압으로 단열되어 있으므로 고장 문제에 대해 걱정할 필요가 없습니다.열전도 는 FR4 유리 섬유 보다 20 배 더 빠르다, 그리고 큰 히트 싱크에 직접 연결할 수 있습니다.
4이 이상적인 다이오드 모듈은 직렬 회로에 사용할 수 없습니다!

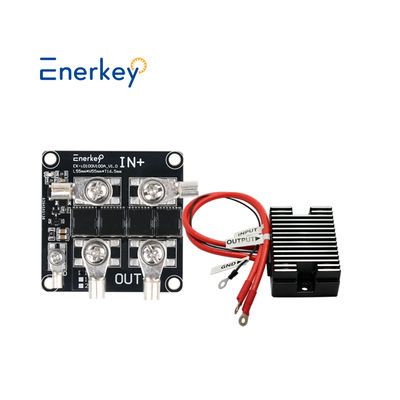

5. 방수 포팅 모듈은 두꺼운 라디에이터를 가지고, 더 높은 열 분산 효율과 낮은 연속 전류 가열을 가지고 있습니다. 그것은 수정 애호가에 적합합니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
* 우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
* 주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인하세요. 배터리의 정상 전압이 3.2V인 경우 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우 배터리는 리?? 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
* 우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
* 우리는 7x24 시간 온라인 서비스를 가지고 있습니다, 온라인에서 메시지를 남겨주세요.
* 또한 이메일, WhatsApp, WeChat 등으로 연락 할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
|
