다이오드 모듈
>

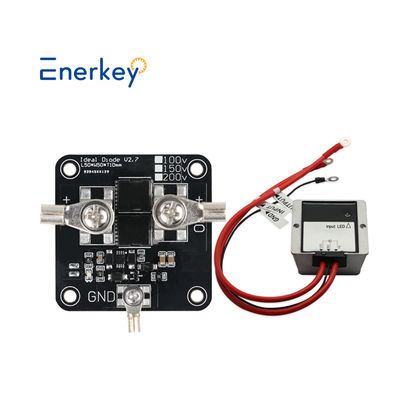

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈

브랜드 이름: Enerkey
모델 번호: EK-ID150V/200V80A
MOQ: 10 피스
가격: $20.5-$26.5
포장에 대한 세부 사항: 강한 종이 박스 +EVA 폼
지불 조건: L/C, D/A, D/P, T/T, Western Union,
자세한 정보
원래 장소:
중국 심천
인증:
ISO9001/CE/ROHS
제품 이름:
150V/200V 80A 이상적인 다이오드
구리 두께:
3 온스
응용 프로그램 1:
태양광 패널로 역류 방지
보드 두께:
2.0mm
응용 프로그램 2:
Rv 변경
허용 가능한 작동 전압 범위:
100-150V/200V
정적 작업 전류:
0.6-1.5MA
허용 연속 전류:
0-80A
기본 자료:
알루미늄 기판
피크 시작 전류:
100A
제품 크기:
L50xW50xT17mm
패키지가있는 무게:
0.35kg
공급 능력:
하루에 10000pcs
강조하다:

150V 80A 이상 다이오드 모듈

,

200V 태양광 반역 다이오드 모듈

,

80A 포트 다이오드 모듈

제품 설명

150V 200V 80A 고전류 이상 다이오드 모듈, 태양광 역충전 전류 보호용 포팅 모듈 포함

제품 설명

주요 판매 포인트

"무손실 지능형 스위칭"

• Pai8150x 시리즈 컨트롤러를 사용하고 초저 내부 저항 NMOS와 페어링하여 80A에서 ≤20mV의 순방향 전압 강하를 달성하여 기존 쇼트키 다이오드보다 92% 적은 에너지를 절약합니다.

• 자동 스위칭 속도 <1μs, 150V/200V의 이중 전압 범위를 지원하며 중단 없이 이중 전원 공급 장치를 제공합니다.

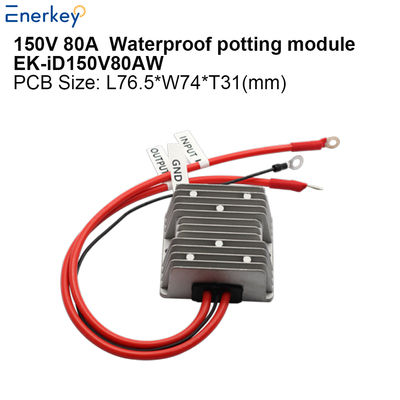

"갑옷 등급 방수 보호"

• 3중 보호 시스템: 실리콘 캡슐화제(-60°C ~ 200°C) + 알루미늄 합금 방열판 하우징 + 나노 소수성 코팅.

• IP68 인증(72시간 물 침수 테스트), 10G 진동 저항 및 2000시간의 염수 분무 부식 저항.



시나리오 애플리케이션에 대한 문제점 해결

▶ 태양광 에너지 저장 시스템

"밤늦게 배터리 역류로 인해 15%의 전력 손실이 발생했습니까?" → 이상 다이오드는 역전류를 차단하여 태양광 패널 활용률을 99.7%로 높입니다.



▶ 산업용 전원 중복성

"수백만 달러의 생산 라인 정전이 발생했습니까?" → 이중 전원 공급 장치는 지연 없이 자동으로 전환되어 80A 연속 전류를 감당하며 정격 감소가 없습니다.



▶ 야외 통신 기지국

"폭우 후 회로 기판 부식 수리?" → 포팅 모듈은 3미터의 수압을 견디며 뜨겁고 습한 환경에서 5년 동안 고장 없이 테스트되었습니다.

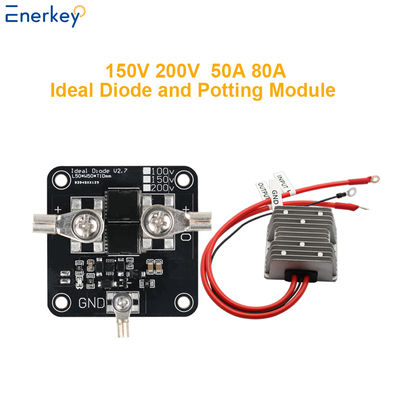

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈

150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈



기술 매개변수



Enerkey 이상 다이오드 모듈  150V 200V   80A 태양광 기지국 산업 제어 전기 자동차 배터리 병렬 배터리 충전 역류 방지용
제품 모델

EK-iD150V80A

EK-iD200V80A
작동 전압 범위
100-150V
100-200V
제품 크기(mm)
L50xW50xT17
L50xW50xT17
상자 포함 무게
0.35kg
0.37kg
MOS 수량 2 2
배터리 유형
NCM/LFP/LTO
NCM/LFP/LTO
연속 전류
80A
80A
피크 시작 전류 100A 100A
정지 작동 전류
0.6-1.5mA
구리 호일 두께
3.0 oz

 PCB 재료

알루미늄 판
작동 원리 입력과 출력은 다이오드와 같습니다. 출력 전압이 입력보다 크다는 것을 감지하고 즉시 출력을 끕니다. 감지 값은 밀리볼트 수준이며 응답 속도가 매우 빠릅니다.
응용 프로그램
1. 태양광 패널 역류 방지(역류 방지);
2. 배터리 충전 역류 방지(역류 방지) (역류 방지);
3. DC-DC 정전압 및 정전류 모듈 출력 역류 방지
4. 역류 방지(역류 방지)가 필요한 기타 경우
액세서리 단자 러그*3;
IN+/OUT+ 단자 러그: OTZ6-5, 나사 M5
GND 단자 러그: OTZ2.5-3, 나사 M3
작동 온도
-40℃ ~ +60℃



크기 및 포장 목록 및 배선도



150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈



특별 참고 사항:
1. 이 버전은 최적화된 최신 버전입니다. 모듈은 양극과 음극이 반대로 연결되어도 타지 않아 설치 안전성을 향상시킵니다.

2. 이상 다이오드는 이름에서 알 수 있듯이 초저 내부 저항을 가진 다이오드입니다. 일반 다이오드의 전도 전압 강하는 0.6V 이상입니다. 이상 다이오드의 전도 전압 강하는 거의 무시할 수 있습니다.
3. 알루미늄 기판 PCB 트레이스의 구리 호일 층과 알루미늄 베이스 층은 1000V의 내전압으로 절연되어 있으므로 고장 문제를 걱정할 필요가 없습니다. 열전도율은 FR4 유리 섬유보다 20배 빠르며 대형 방열판에 직접 부착할 수 있습니다.
4. 이 이상 다이오드 모듈은 정류 회로에 사용할 수 없습니다!
5. 방수 포팅 모듈은 방열 효율이 높고 연속 전류 가열이 낮은 두꺼운 라디에이터를 가지고 있습니다. 개조 애호가에게 적합합니다!



150V 200V 80A 고전류 이상 다이오드 모듈 및 태양광 반반전 충전 전류 보호용 포팅 모듈
