| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-ID200V80A |
| MOQ: | 10 피스 |
| 가격: | $23.9-$26.5 |
| 포장에 대한 세부 사항: | 강한 종이 박스 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

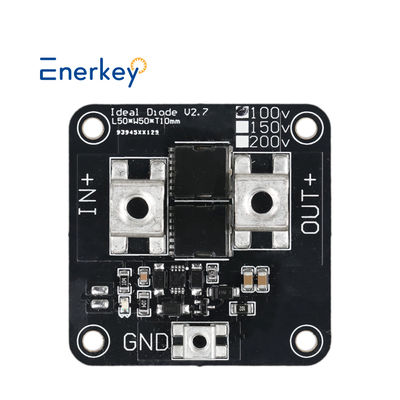

200V 80A 고전류 이상 다이오드 모듈 태양광 반 역 충전 반 역 전류 보호
제품 핵심 장점
0손실 구조
4세대 이상 다이오드 컨트롤러 + 갈륨산화물 MOSFET 솔루션을 사용하여 80A에서 15mV 이하의 전압 하락을 달성합니다.역 누출 전류는 1μA 미만 (-40°C~125°C의 전체 온도 범위에서), 전통적인 쇼트키 다이오드보다 92% 더 적은 에너지를 절약합니다.
지능형 보호 시스템
통합된 0.5μs 역류 차단 반응은 ISO7637 자동차 수준의 일시 보호 요구 사항을 충족합니다. 세 가지 보호 메커니즘: 과류 (± 5% 정확성),초온도 (150°C 기준), 그리고 급증 (200A/10ms).
군사용 신뢰성
AEC-Q100 등급 0 인증 (-40°C ~ 150°C). 200V 저항 전압 설계, -250V 역 최고 전압을 견딜 수 있습니다.
기술 매개 변수 비교 표
이 제품은 전통적인 Schottky 개선
전압 감소 15mV@80A 700mV@20A ↓98%
역회복 시간 0μs 50ns 완전히 제거
작동 접점 온도 범위 -40~150°C, -55~125°C, 20% 확장
전형적인 응용 시나리오
새로운 에너지 분야
PV 스트링 인버터 바이패스 보호, 200V 시스템에서 핫스팟 효과를 완화
800V 전기 차량의 고속 충전 스테이션에 대한 불필요한 설계
산업용 장비
5G 기지 스테이션의 48V 백업 전력 시스템에서 여러 전원 공급 장치의 원활한 전환
에너지 저장 PCS 시스템, 역극성 보호, 80A 연속 전류를 지원
고객 가치
비용 절감 및 효율성 향상: 하나의 장치가 3개의 평행 쇼트키 다이오드를 대체하여 BOM 비용을 35% 감소시킵니다.
공간 최적화: QFN-50*50 패키지를 사용하면 보드 발자국이 60% 감소합니다
수명 두 배: MTBF> 500,000 시간 (@105°C)
|
에너키 이상 다이오드 모듈 150V 200V 80A 태양광 태양광 기지 역 산업 제어 전기 자동차 배터리 병렬 배터리 충전 반 역 충전
|
||
| 제품 모델 |
EK-iD150V80A |

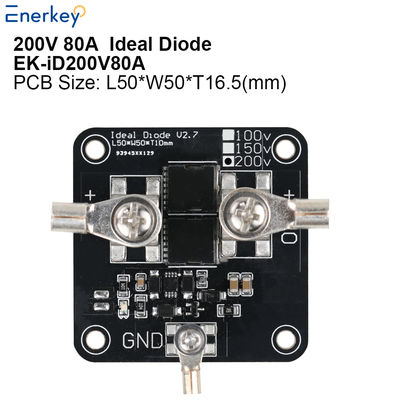

EK-iD200V80A |
|
작동 전압 범위
|
100~150V
|
100-200V |
|
제품크기 (mm)
|
L50xW50xT17
|
L50xW50xT17 |
|
상자와 함께 무게
|
0.35kg
|
00.37kg |
| MOS 양 | 2 | 2 |
|
배터리 종류
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
|
연속 전류
|
80A
|
80A |
| 최고 시작 전류 | 100A | 100A |
|
평온 작동 전류
|
00.6-1.5mA
|
|
|
구리 필름 두께
|
30.0온스
|
|
|
PCB 물질 |
알루미늄 판
|
|
| 작동 원칙 | 입력과 출력은 다이오드와 동등합니다. 출력 전압이 입력보다 크다는 것을 감지하고 즉시 출력을 꺼냅니다.검출 값은 밀리 볼트 수준이고 응답 속도는 매우 빠르다. | |
|
적용
|
1태양광 패널은 역류를 방지합니다.
2배터리 충전으로 역류를 방지합니다. 3DC-DC 일정한 전압과 일정한 전류 모듈 출력은 역류를 방지합니다. 4역류 방지 (반반류 방지) 가 필요한 다른 경우 |
|

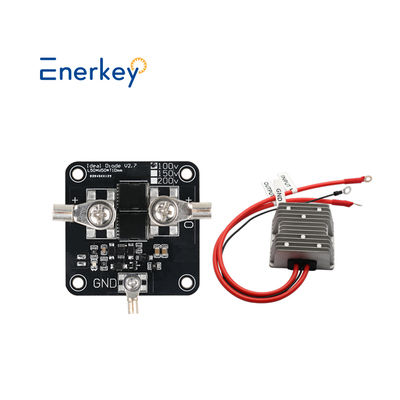

| 부속품 | 터미널 럭*3 IN+/OUT+ 터미널 럭: OTZ6-5, 스크루 M5 GND 터미널 스러그: OTZ2.5-3, 스크루 M3 |
|
|
작동 온도
|
-40°C ~ +60°C
|
|
특별 참고:
1이 버전은 최신 최적화 버전입니다. 모듈은 설치 안전성을 향상시키는 긍정적 인 양극과 부정적인 극이 역으로 연결되면 불타지 않습니다.
2이상적인 다이오드는 이름에서 알 수 있듯이 내부 저항이 매우 낮은 다이오드입니다. 일반 다이오드의 전도 전압 하락은 0.6V 이상입니다.이상 다이오드의 전도 전압 하락은 거의 무시 할 수 있습니다.
3. 알루미늄 기판 PCB 흔적의 구리 엽층과 알루미늄 베이스 레이어는 1000V의 견딜 전압으로 단열되어 있으므로 고장 문제에 대해 걱정할 필요가 없습니다.열전도 는 FR4 유리 섬유 보다 20 배 더 빠르다, 그리고 큰 히트 싱크에 직접 연결할 수 있습니다.
4이 이상적인 다이오드 모듈은 직렬 회로에 사용할 수 없습니다!
5. 방수 포팅 모듈은 두꺼운 라디에이터를 가지고, 더 높은 열 분산 효율과 낮은 연속 전류 가열을 가지고 있습니다. 그것은 수정 애호가에 적합합니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께하는 것을 매우 기쁘게 생각합니다.
|
|
| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-ID200V80A |
| MOQ: | 10 피스 |
| 가격: | $23.9-$26.5 |
| 포장에 대한 세부 사항: | 강한 종이 박스 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
200V 80A 고전류 이상 다이오드 모듈 태양광 반 역 충전 반 역 전류 보호
제품 핵심 장점
0손실 구조
4세대 이상 다이오드 컨트롤러 + 갈륨산화물 MOSFET 솔루션을 사용하여 80A에서 15mV 이하의 전압 하락을 달성합니다.역 누출 전류는 1μA 미만 (-40°C~125°C의 전체 온도 범위에서), 전통적인 쇼트키 다이오드보다 92% 더 적은 에너지를 절약합니다.
지능형 보호 시스템
통합된 0.5μs 역류 차단 반응은 ISO7637 자동차 수준의 일시 보호 요구 사항을 충족합니다. 세 가지 보호 메커니즘: 과류 (± 5% 정확성),초온도 (150°C 기준), 그리고 급증 (200A/10ms).
군사용 신뢰성
AEC-Q100 등급 0 인증 (-40°C ~ 150°C). 200V 저항 전압 설계, -250V 역 최고 전압을 견딜 수 있습니다.
기술 매개 변수 비교 표
이 제품은 전통적인 Schottky 개선
전압 감소 15mV@80A 700mV@20A ↓98%
역회복 시간 0μs 50ns 완전히 제거
작동 접점 온도 범위 -40~150°C, -55~125°C, 20% 확장
전형적인 응용 시나리오
새로운 에너지 분야
PV 스트링 인버터 바이패스 보호, 200V 시스템에서 핫스팟 효과를 완화
800V 전기 차량의 고속 충전 스테이션에 대한 불필요한 설계
산업용 장비
5G 기지 스테이션의 48V 백업 전력 시스템에서 여러 전원 공급 장치의 원활한 전환
에너지 저장 PCS 시스템, 역극성 보호, 80A 연속 전류를 지원
고객 가치
비용 절감 및 효율성 향상: 하나의 장치가 3개의 평행 쇼트키 다이오드를 대체하여 BOM 비용을 35% 감소시킵니다.
공간 최적화: QFN-50*50 패키지를 사용하면 보드 발자국이 60% 감소합니다
수명 두 배: MTBF> 500,000 시간 (@105°C)
|
에너키 이상 다이오드 모듈 150V 200V 80A 태양광 태양광 기지 역 산업 제어 전기 자동차 배터리 병렬 배터리 충전 반 역 충전
|
||
| 제품 모델 |
EK-iD150V80A |
EK-iD200V80A |
|
작동 전압 범위
|
100~150V
|
100-200V |
|
제품크기 (mm)
|
L50xW50xT17
|
L50xW50xT17 |
|
상자와 함께 무게
|
0.35kg
|
00.37kg |
| MOS 양 | 2 | 2 |
|
배터리 종류
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
|
연속 전류
|
80A
|
80A |
| 최고 시작 전류 | 100A | 100A |
|
평온 작동 전류
|
00.6-1.5mA
|
|
|
구리 필름 두께
|
30.0온스
|
|
|
PCB 물질 |
알루미늄 판
|
|
| 작동 원칙 | 입력과 출력은 다이오드와 동등합니다. 출력 전압이 입력보다 크다는 것을 감지하고 즉시 출력을 꺼냅니다.검출 값은 밀리 볼트 수준이고 응답 속도는 매우 빠르다. | |
|
적용
|
1태양광 패널은 역류를 방지합니다.
2배터리 충전으로 역류를 방지합니다. 3DC-DC 일정한 전압과 일정한 전류 모듈 출력은 역류를 방지합니다. 4역류 방지 (반반류 방지) 가 필요한 다른 경우 |
|
| 부속품 | 터미널 럭*3 IN+/OUT+ 터미널 럭: OTZ6-5, 스크루 M5 GND 터미널 스러그: OTZ2.5-3, 스크루 M3 |
|
|
작동 온도
|
-40°C ~ +60°C
|
|
특별 참고:
1이 버전은 최신 최적화 버전입니다. 모듈은 설치 안전성을 향상시키는 긍정적 인 양극과 부정적인 극이 역으로 연결되면 불타지 않습니다.
2이상적인 다이오드는 이름에서 알 수 있듯이 내부 저항이 매우 낮은 다이오드입니다. 일반 다이오드의 전도 전압 하락은 0.6V 이상입니다.이상 다이오드의 전도 전압 하락은 거의 무시 할 수 있습니다.
3. 알루미늄 기판 PCB 흔적의 구리 엽층과 알루미늄 베이스 레이어는 1000V의 견딜 전압으로 단열되어 있으므로 고장 문제에 대해 걱정할 필요가 없습니다.열전도 는 FR4 유리 섬유 보다 20 배 더 빠르다, 그리고 큰 히트 싱크에 직접 연결할 수 있습니다.
4이 이상적인 다이오드 모듈은 직렬 회로에 사용할 수 없습니다!
5. 방수 포팅 모듈은 두꺼운 라디에이터를 가지고, 더 높은 열 분산 효율과 낮은 연속 전류 가열을 가지고 있습니다. 그것은 수정 애호가에 적합합니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께하는 것을 매우 기쁘게 생각합니다.
