| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-ID150V80A |
| MOQ: | 10 피스 |
| 가격: | $20.5-$22.5 |
| 포장에 대한 세부 사항: | 강한 종이 박스 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |

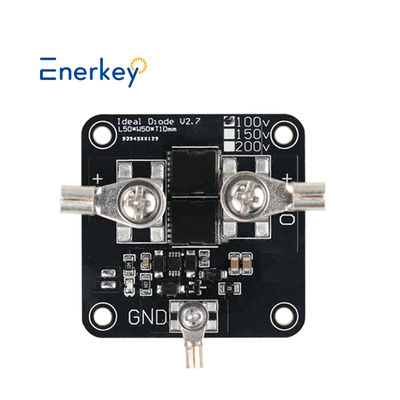

Enerkey 150V 80A 고전류 이상 다이오드 모듈 태양광 역충전 방지 역전류 보호
제품 개요

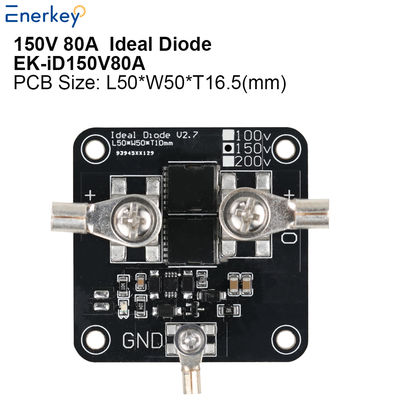

Enerkey EK-iD150V80A 이상 다이오드는 3세대 반도체 재료를 사용하여 150V 내전압 및 80A 연속 전류의 획기적인 성능을 달성했으며, 80A에서 15mV의 낮은 순방향 전압 강하를 보입니다. 지능형 게이트 제어 기술을 통해 "무손실 전도 및 순간 차단"의 이상 다이오드 특성을 완벽하게 에뮬레이션하여 기존 쇼트키 다이오드에 비해 전도 손실을 98% 줄입니다.
핵심 기술 장점
초저전력 소비
가변 저항을 동적으로 조정하여 20mV 강하 전압 유지 (10%-100% 부하 범위)
접합 온도 상승<15°C @ 80A 최대 부하 (측정 데이터)
지능형 보호 메커니즘
4μs 초고속 역전류 차단
통합 과열 보호 (175°C 자동 종료)
200A/10ms 돌입 전류 지원
컴팩트한 디자인
직접 접합 구리(DBC) 기술 채택

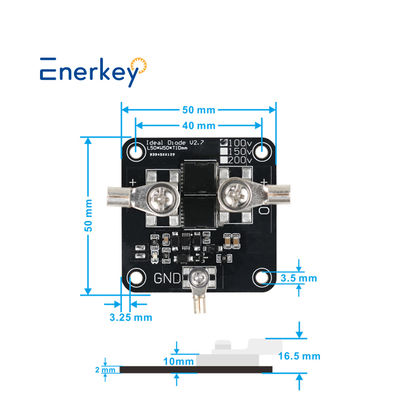

패키지 크기: 50×50×16.5mm
일반적인 응용 분야
• 태양광 발전 시스템
기존 바이패스 다이오드를 대체하여 스트링 인버터 효율을 1.2% 향상
스마트 모듈의 중복 전원 스위칭 장치
• 산업용 전원 공급 장치
48V 통신 전원 공급 장치 ORing 회로
서보 드라이브 버스바 역류 보호
• 전기 자동차
온보드 충전기(OBC) 정류 회로
|
Enerkey 이상 다이오드 모듈 150V 200V 80A 태양광 발전소 산업 제어 전기 자동차 배터리 병렬 배터리 충전 역충전 방지
|
||
| 제품 모델 |
EK-iD150V80A |
EK-iD200V80A |
|
작동 전압 범위
|
100-150V
|
100-200V |
|
제품크기(mm)
|
L50xW50xT17
|
L50xW50xT17 |
|
상자 포함 무게
|
0.35kg
|
0.37kg |
| MOS 수량 | 2 | 2 |
|
배터리 유형
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
|
연속 전류
|
80A
|
80A |
| 피크 시작 전류 | 100A | 100A |
|
정지 작동 전류
|
0.6-1.5mA
|
|
|
구리 호일 두께
|
3.0oz
|
|
|
PCB 재료 |
알루미늄 판
|
|
| 작동 원리 | 입력과 출력은 다이오드와 같습니다. 출력 전압이 입력보다 크다는 것을 감지하고 즉시 출력을 끕니다. 감지 값은 밀리볼트 수준이며 응답 속도가 매우 빠릅니다. | |
|
응용
|
1. 태양광 패널 역류 방지(역류 방지);
2. 배터리 충전 역류 방지(역류 방지)(역류 방지); 3. DC-DC 정전압 및 정전류 모듈 출력 역류 방지 4. 역류 방지(역류 방지)가 필요한 기타 경우 |
|
| 액세서리 | 단자 러그*3; IN+/OUT+ 단자 러그: OTZ6-5, 나사 M5 GND 단자 러그: OTZ2.5-3, 나사 M3 |
|
|
작동 온도
|
-40℃ ~ +60℃
|
|
특별 참고 사항:
1. 이 버전은 최적화된 최신 버전입니다. 모듈은 양극과 음극이 반대로 연결되어도 타지 않아 설치 안전성을 향상시킵니다.
2. 이상 다이오드는 이름에서 알 수 있듯이 초저 내부 저항을 가진 다이오드입니다. 일반 다이오드의 전도 전압 강하는 0.6V 이상입니다. 이상 다이오드의 전도 전압 강하는 거의 무시할 수 있습니다.
3. 알루미늄 기판 PCB 트레이스의 구리 호일 층과 알루미늄 베이스 층은 1000V의 내전압으로 절연되어 있으므로 고장 문제를 걱정할 필요가 없습니다. 열전도율은 FR4 유리 섬유보다 20배 빠르며 대형 방열판에 직접 부착할 수 있습니다.
4. 이 이상 다이오드 모듈은 정류 회로에 사용할 수 없습니다!
5. 방수 포팅 모듈은 방열 효율이 높고 연속 전류 가열이 낮은 두꺼운 라디에이터를 가지고 있습니다. 개조 애호가에게 적합합니다!
Q1. 왜 우리를 선택했습니까?
* 10년 이상의 강력한 기술 지원과 함께 효율적인 애프터 서비스를 제공할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 공장 가격을 제공할 수 있으며, 저희 공장 및 생산 공정을 방문해 주셔서 감사합니다.
Q2. 제품 범위(유형)는 무엇입니까?
* 우리는 주로 전원 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
* 주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리의 재료 및 유형을 어떻게 알 수 있습니까?
* 배터리 본체를 살펴보십시오. 배터리의 정상 전압이 3.2V를 표시하면 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V를 표시하면 배터리는 Li-ion 또는 Lto 배터리입니다.
Q4. 최소 주문 요구 사항이 있습니까?
맞춤 설정이 가능합니까? 샘플 및 배치에 대한 리드 타임은 무엇입니까?
* 최소 주문 수량은 1개이며 ODM 맞춤 설정이 가능합니다.
* 기존 샘플은 1~3일 배송, 맞춤형 샘플은 3~10일 배송.
Q5: 사용할 수 없는 경우 어떻게 해야 합니까?
* 일반 제품에는 사용 설명 비디오가 있으며, 엔지니어의 온라인 화상 통화 지침도 지원할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
* 우리는 전신 송금 및 현금 지불을 허용하며, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문 실험실 100% 테스트와 반복적인 에이징 테스트를 거칩니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증을 획득했습니다.
* 3년 애프터 서비스 보증을 제공합니다. 3년 이내에 교체할 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 선택하는 방법은 무엇입니까?
* 배터리에 맞는 전압 및 전류에 따라 고객 서비스에 문의할 수 있으며 가장 적합한 배터리 관리 시스템을 갖춘 제품을 제공해 드립니다.
Q9. 어떻게 연락할 수 있습니까?
* 7x24시간 온라인 서비스를 제공하며, 온라인으로 메시지를 남겨주세요.
* 이메일, WhatsApp, WeChat 등으로도 연락하실 수 있습니다(아래 참조). 여러분과 함께 일하게 되어 매우 기쁩니다.
|
|
