| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-BM3R8S120A |
| MOQ: | 30pieces |
| 가격: | $17.5-$20.5 |
| 포장에 대한 세부 사항: | Strong paper box +EVA Foam |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |

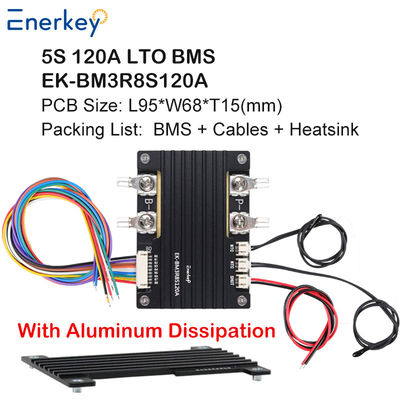

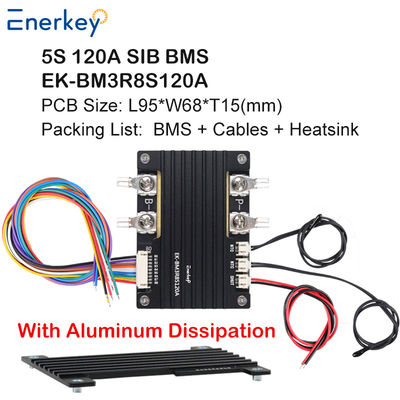

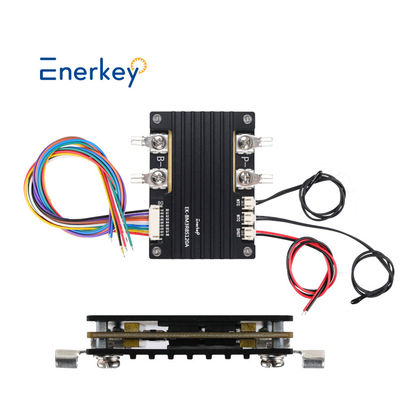

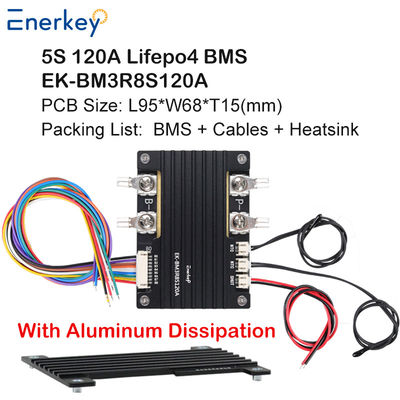

에너키 BMS 5S 120A 야외 에너지 저장용 균형과 함께 군사용 MOS 리?? 배터리 보호 보드
전기 매개 변수
1전압 범위
적용 가능한 배터리 팩: 3S (외부 리?? 12.6V) ~ 8S (FeLi 33.6V)
과충전 보호 문턱: 단일 전지 4.25V±0.05V (삼성 리??) / 3.65V±0.05V (FeLi)
과도한 방출 보호 문턱: 단일 셀 2.45V±0.1V (동전 리??) / 2.0V±0.1V (FeLi)
2현재 성과
연속 방출 전류: 120A (안정 작동)
최고 전류: 300A (5초 펄스 방출을 지원합니다)
단전 보호 반응 시간: ≤10ms (자신 회복은 충전 트리거가 필요합니다)
3온도 모니터링
내장 NTC 센서, 모니터링 범위: -20°C~85°C (정확도 ±1°C)
높은 온도 보호 기준: 70°C±5°C (프로그램 조절)
보호 메커니즘
1기본 보호 기능
과충전/대발전 보호, 과전류 보호, 단전 보호, 온도 보호
균형 기능: 수동 균형, 균형 전류 80mA-150mA (전압 차이 수리)
2확장된 보호
리?? 배터리 시스템으로 납산 배터리 변경을 지원합니다 (전압 매개 변수를 일치시켜야합니다)
블루투스 통신 모듈 (개정 가능): 전압, 온도 및 전류 데이터의 실시간 표시
구조 설계
1하드웨어 구성
껍질 재료: 전 알루미늄 합금 주사 주사 과정, 표면 고금화 처리 (부식 방지)
열 분산 용액: 내부 열 전도성 실리콘 + 외부 방열기 (자연적 환류/공기 냉각을 지원)
2물리적 사양
크기: 95×68×15mm (콤팩트 패키지)
무게: ≤2000g (껍질 및 열 분산 부품 포함)
호환성 및 적용
1적용 가능한 배터리 유형
3차 리?? 배터리 (3.6~4.2V/전지), 리?? 철포스фат 배터리 (3.2V/전지), 리?? 티타나트 배터리 (2.3V/전지), 나트륨 이온 배터리 (2.3V/전지)
2전형적인 시나리오
산업용 장비: AGV 로봇, 전기 포크리프트 배터리 팩
에너지 저장 시스템: 외부 전원 공급 장치, 태양 에너지 저장 장비
차량 변경: 납산 배터리를 리?? 배터리 팩으로 교체 (전기 차량, RV)
인증 및 보증
• 인증 표준: RoHS, CE (수출 요구 사항에 따라)
• 보증 기간: 18 개월 (인력 이 아닌 손해)
포장 목록
• 보호판 몸 × 1
• 케이블 × 1
| 상품 종류 | 매개 변수 | |||||||||
| 1 | 매개 변수 개요 | 제품 모델 | EK-BM3R8S120A | |||||||
| 제품 크기 ((mm) | L95*W68*T15 | |||||||||
| 제품 무게 ((kg) | 0.25 | |||||||||
| 제품 재료 | FR-4 / 납 없는 스프레이 틴 | |||||||||
| 적용 가능한 배터리 유형 | 라이프포4 | 리?? 이온 | 이쪽 | SIB | ||||||
| 적용 가능한 배터리 문자열 | 3S-8S | 3S-8S | 3S-8S | 3S-8S | ||||||
| 명명 배열 전류 | 120A | 120A | 120A | 120A | ||||||
| 최고 시작 전류 | 300A | 300A | 300A | 300A | ||||||
| 상품 종류 | 트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
||
| 2 | 충전 보호 | 초전압 보호 전압 값 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 395V/1S | 3.80V/1S |
| 평형 단계 차이 전압 값 | 트리거 전압 차이 30mV / 트리거 시간 0.5S / 균형 시간 10S 사이클 | |||||||||
| 평형 전압 값 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 과잉 전류 값 | 120A/2S, 복구 충전기를 분리 | |||||||||
| 낮은 온도 값 | 충전 과온 보호 60°C/2S / 방출 55°C/2S | |||||||||
| 초온도 값 | 충전 낮은 온도 보호 -5°C/2S / 방출 0°C/2S | |||||||||
| 3 | 방출 보호 | 저전압 보호 전압 값 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1전압 보호 값 | 150A/2S, 부하를 끊거나 충전을 활성화 | |||||||||
| 2전압 보호 값 | 250A/0.5S, 부하를 분리하거나 충전을 활성화합니다. | |||||||||
| 단회로 보호 값 | 500A/128uS, 단속 부하 또는 충전 활성화 | |||||||||
| 낮은 온도 값 | 방출 과온 보호 65°C/2S, 방출 60°C/2S | |||||||||
| 초온도 값 | 방출 낮은 온도 보호 -20°C/2S, 방출 -10°C/2S | |||||||||
| 4 | 다른 것 | 대기 전류 소비량 | 25uA | |||||||
| 메인보드 잠금 전압 | / | |||||||||
배선 주의 사항:
1보호판을 설치하려면 전자 기술 지식이 필요합니다.
2전선을 연결할 때, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, 그리고 보호판을 삽입합니다.
3배터리 터미널 B-와 보호 보드 터미널 B- 사이의 연결은 짧고 두꺼워야 합니다.그렇지 않으면 보호 보드가 전전 충전 및 방출을 일으키고 장애가 발생합니다..
4. P+/P 와이어링을 할 때 두꺼운 와이어를 사용해야합니다. 너무 얇고 너무 긴 와이어는 보드를 태울 것입니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
|
