| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-BM4S200A |
| MOQ: | 5개 부분 |
| 가격: | $40.5-$42.5 |
| 포장에 대한 세부 사항: | 튼튼한 종이상자 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |

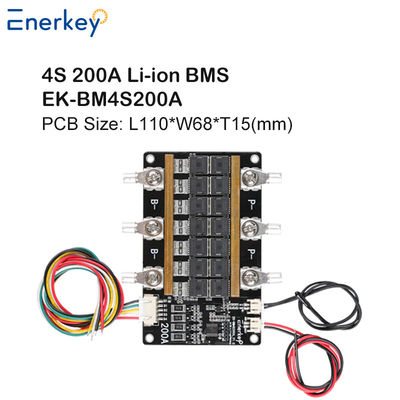

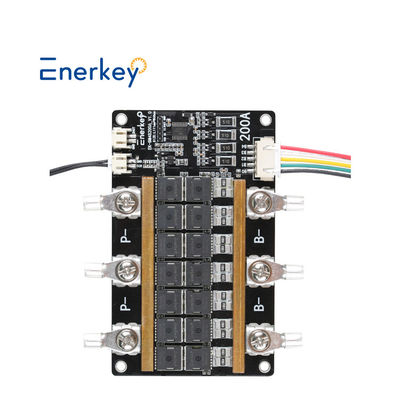

4S 200A w/balance 2.7V 3.2V 3.7V 4.2V18650 리?? 배터리 셀 PCB BMS 보호 보드
제품 요약
1. 전문적인 높은 전류 배선 설계 및 제조, 따라서 높은 전류의 충격에 견딜 수 있습니다
2. 완전히 닫힌 열 분산 접착제와 양면 열 분산 디자인을 사용하여, 열은 시간에 분산되며 열 분산 효과는 다른 것보다 낫습니다.
3. 먼지 방지, 충격 방지, 압축 방지 및 기타 보호 기능
4완전 과충전, 과충전, 과전류, 단회로 및 평등 기능
BMS는 배터리의 전압을 실시간으로 모니터링하고 추가 분석과 처리를 위해 통신 인터페이스를 통해 데이터를 외부 장치로 전송할 수 있습니다.
전압 센서: 전압 센서는 전압을 측정하기 위해 특별히 설계된 센서 장치이며, 일반적으로 높은 정확성과 빠른 응답을 제공합니다.전기의 긍정적 인 및 부정적인 단말기에 전압 센서가 설치 될 수 있습니다,
그리고 배터리의 실시간 전압 정보는 센서에서 출력되는 전압값을 통해 얻을 수 있습니다.
일반적으로 일반적인 배터리 BMS의 전압 획득 주파수는 수십 Hz에서 수백 Hz 사이이며 정확도는 일반적으로 몇 mV에서 수십 mV 사이입니다.
이 범위는 대부분의 응용 시나리오의 요구를 충족시킬 수 있지만 특정 수집 빈도와 정확도는 특정 프로젝트 요구 사항에 따라 결정해야합니다.
| 상품 종류 | 매개 변수 | |||||||||
| 1 | 매개 변수 개요 | 제품 모델 | EK-BM4S200A | |||||||
| 제품 크기 ((mm) | L111*W68*T15 | |||||||||
| 제품 무게 ((kg) | 0.1 | |||||||||
| 제품 재료 | FR-4 / 납 없는 스프레이 틴 | |||||||||
| 적용 가능한 배터리 유형 | 라이프포4 | 리?? 이온 | 이쪽 | SIB | ||||||
| 적용 가능한 배터리 문자열 | 4S | 4S | 4S | 4S | ||||||
| 명명 배열 전류 | 200A | 200A | 200A | 200A | ||||||
| 최고 시작 전류 | 600A | 600A | 600A | 600A | ||||||
| 상품 종류 | 트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
트리거 시간) |
||
| 2 | 충전 보호 | 초전압 보호 전압 값 | 3.65V/1S | 3.50V/1S | 4.25V/1S | 4.05V/1S | 2.85V/1S | 2.75V/1S | 395V/1S | 3.80V/1S |
| 평형 단계 차이 전압 값 | 트리거 전압 차이 30mV / 트리거 시간 0.5S / 균형 시간 10S 사이클 | |||||||||
| 평형 전압 값 | 3.45V | 3.70V | 2.50V | 3.10V | ||||||
| 과잉 전류 값 | 200A/2S, 복구 충전기를 분리 | |||||||||
| 낮은 온도 값 | 충전 과온 보호 60°C/2S / 방출 55°C/2S | |||||||||
| 초온도 값 | 충전 낮은 온도 보호 -5°C/2S / 방출 0°C/2S | |||||||||
| 3 | 방출 보호 | 저전압 보호 전압 값 | 2.30V/1S | 2.70V/1S | 2.75V/1S | 3.0V/1S | 1.70V/1S | 1.80V/1S | 1.50V/1S | 2.00V/1S |
| 1전압 보호 값 | 250A/2S, 부하를 분리하거나 충전을 활성화합니다. | |||||||||
| 2전압 보호 값 | 500A/0.5S, 부하를 끊거나 충전을 활성화 | |||||||||
| 단회로 보호 값 | 1000A/128uS, 단속 부하 또는 충전 활성화 | |||||||||
| 낮은 온도 값 | 방출 과온 보호 65°C/2S, 방출 60°C/2S | |||||||||
| 초온도 값 | 방출 낮은 온도 보호 -20°C/2S, 방출 -10°C/2S | |||||||||
| 4 | 다른 것 | 대기 전류 소비량 | 25uA | |||||||
| 메인보드 잠금 전압 | / | |||||||||
배선 주의 사항:
1보호판을 설치하려면 전자 기술 지식이 필요합니다.
2전선을 연결할 때, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, 그리고 보호판을 삽입합니다.
3배터리 터미널 B-와 보호 보드 터미널 B- 사이의 연결은 짧고 두꺼워야 합니다.그렇지 않으면 보호 보드가 전전 충전 및 방출을 일으키고 장애가 발생합니다..
4. P+/P 와이어링을 할 때 두꺼운 와이어를 사용해야합니다. 너무 얇고 너무 긴 와이어는 보드를 태울 것입니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
|
