| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-BM5S50A-NTC |
| MOQ: | 50개 부분 |
| 가격: | $6.29-$6.69 |
| 포장에 대한 세부 사항: | 튼튼한 종이상자 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
우리는 커스터마이징, 디자인, 테스트, 대량 생산 및 판매의 완전한 프로세스를 가지고 있습니다. 우리는 30개 이상의 설계 엔지니어 팀,누가 CANBUS와 리?? 이온 배터리 보호 PCB 보드를 사용자 정의 할 수 있습니다, RS485 및 기타 통신 인터페이스
당신은 높은 전압 요구 사항이 있다면, 당신은 또한 릴레이와 함께 우리의 하드웨어 BMS를 사용자 정의 할 수 있습니다. 하드웨어 배터리 보호 보드는 널리 전력 도구 배터리 팩 보호 회로 PCB 보드,전기 자전거, 전기 스쿠터, 전기 오토바이 배터리 관리 시스템 BMS, 전기 차량 EV 배터리 BMS 등
참고:
1실제 배터리 유형 및 시리즈 연결에 따라 적절한 보호 보드를 선택하십시오. 다른 시리즈 번호의 보호 보드는 보편적으로 사용할 수 없습니다.보호 보드는 점퍼에 의해 배터리의 일련 번호를 변경할 수 있습니다자세한 내용은 매개 변수 조정 설명 그림을 참조하십시오.
2보호판이 설치되기 전에 배터리는 잘 일치해야 하며, 새 배터리와 오래된 배터리는 섞을 수 없습니다.
3. 전선을 연결하기 전에 케이블을 제거 하 고 모든 전선을 연결 하 고, 그리고 전선을 연결 하기 전에 전선이 올바르다는 것을 확인 합니다.제어 배선 다이어그램은 배터리의 음극에서 점차 연결됩니다.두께 라인을 위해 실제 로드 전류 값에 따라 적절한 사각형 와이어를 선택하십시오.
4작업 전류가 너무 커지면 보호판 앞쪽과 뒷쪽의 통조림 부분에 틴을 추가하십시오.또는 회로 보드의 과류 용량을 증가시키기 위해 구리 와이어를 두꺼워그렇지 않으면 회로판의 구리 껍질은 과도한 전류로 인해 전류로 이어질 것입니다. 피부 또는 화상을 입습니다.
5, 온도 보호 기능이 필요하면 10K NTC 저항을 추가해야합니다. 공장 기본은 온도 보호 저항이 없습니다.
6이 보호 보드는 초전류 보호 2차 지연 옵션이 있습니다. 부하 즉각적인 시작 전류가 매우 크고 잘못된 보호로 이어질 경우,당신은 거짓 보호의 발생을 줄이기 위해 초중류 보호 지연을 선택할 수 있습니다..
|

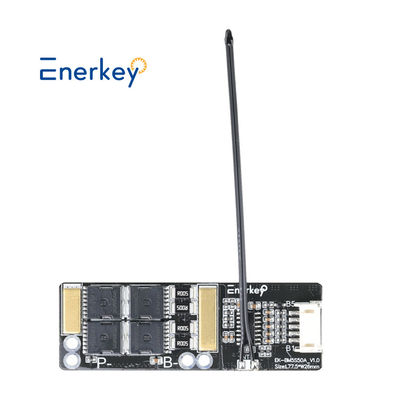

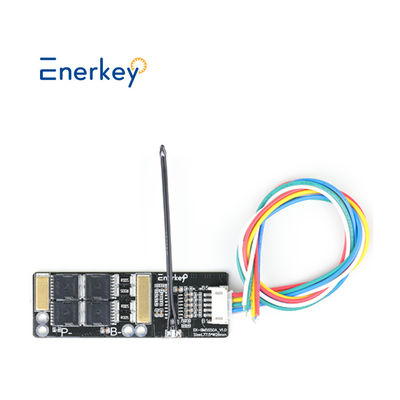

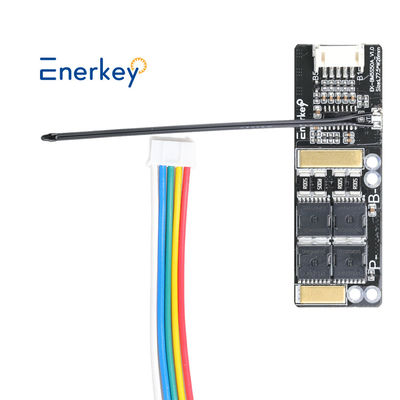

Enerkey 리?? 배터리 P로테이션 위원회 (BMS) 3S 4S 5S 50A 11.2V 12.6V 16V 18V에 대해태양광 패널 및 산업용 전력 및 가정용 에너지 저장 시스템 및 전기 자동차 및 스쿠터 및 오토바이크
|
||
| 제품 모델 |
EK-BM3r4S50A |
EK-BM5S50A |
|
적합함 b동맥 끈
|
3S/4S
|
5S
|
| 제품 크기 (mm) | L77.5xW26xT73 | L77.5xW26xT73 |
| 상자와 함께 무게 | 00.02kg | 00.025kg |
| 특정 기능 | NTC (선택) | |
| 적절한 배터리 유형 | 리?? (NCM) | |
| 명명 배열 전류 | 타입 40A / 최대 50A | |
| 가등식 작동 전압 B+B- | 최대 30V | |
| 최고 시작 전류 | 타입 60A | |
|
P+P- 입력 저항 전압
|
최대 40V
|
|
|
충전 초전류 보호 값
|
제한되지 않습니다
|
|
| 충전 감지 전압 | 최소 4.2V / 유형 4.225V / 최대 4.25V | |
|
충전 감지 지연 시간
|
최소 0.5S / 타입 1S / 최대 1.3S
|
|
|
초충전 방출 전압
|
최소 4.0V / 유형 4.005V / 최대 4.05V
|
|
|
방출 감지 전압 |
최소 2.65V / 유형 2.7V / 최대 2.75V
|
|
| 방출 감지 지연 시간 | 미니 20ms / 타입 100ms / 최대 150ms | |
| 방출 방출 전압 | 최소 2.85V / 유형 2.95V / 최대 3.05V | |
|
리프팅 보호 조건
|
외부 부하를 분리하거나 충전 자복구조
|
|
| 초전류 감지 전압 | 타입 0.1V | |
| 전류 이상 보호 전류 | 최소 75A / 타입 80A / 최대 85A | |
| 초전류 보호 시간 | 최소 0.7S / 타입 1S / 최대 1.3S | |
| 리프팅 보호 조건 | 외부 부하를 분리하거나 충전 자복구조 | |
| 단회로 보호 전류 | 80A 타입 | |
| 탐지 지연 시간 | 최소 150μS / 타입 250μS / 최대 400μS | |
| 리프팅 보호 조건 | 외부 부하를 분리하거나 충전 자복구조 | |
| 주 회로 전동 상태 저항 | 타입 9mΩ / 최대 10mΩ | |
| 정상 작동 전류 소비 | 타입 10μA / 최대 15μA | |
| 수면 중 현재 소비 | 최대 2.5μA | |
|
작동 온도
|
-40°C ~ +85°C
|
|
배선 주의 사항:
1보호판을 설치하려면 전자 기술 지식이 필요합니다.
2전선을 연결할 때, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, 그리고 보호판을 삽입합니다.
3배터리 터미널 B-와 보호 보드 터미널 B- 사이의 연결은 짧고 두꺼워야 합니다.그렇지 않으면 보호 보드가 전전 충전 및 방출을 일으키고 장애가 발생합니다..
4. P+/P 와이어링을 할 때 두꺼운 와이어를 사용해야합니다. 너무 얇고 너무 긴 와이어는 보드를 태울 것입니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께하는 것을 매우 기쁘게 생각합니다.
|
|
