| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-B8S/9S/10S40A |
| MOQ: | 20개 |
| 가격: | $6.2-$7.6 |
| 포장에 대한 세부 사항: | 튼튼한 종이상자 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |

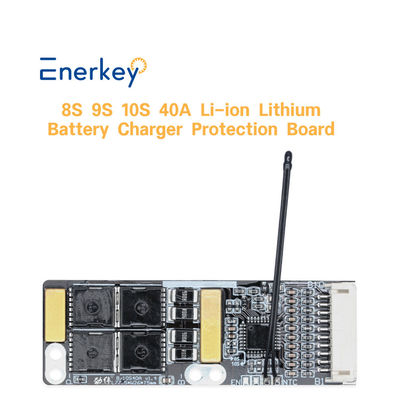

8s 9s 10s 40a Bms NTC 라이프포4 배터리 18650 리?? 배터리 Bms 리온 이온 배터리 보드
보호판의 작업 과정
1보호판을 활성화하는 방법
보호 보드 P+와 P- 보호 상태에서 출력이 없을 때, 당신은 보호 보드를 활성화하기 위해 B+와 B-를 단축할 수 있습니다.Dout와 Cout는 낮은 수준 (보호 IC의 두 개의 포트는 높은 수준의 보호이 두 스위치를 켜기 위해
2충전
P+ 및 P-는 각각 충전기의 양극과 음극에 연결된다. 충전 전류는 배터리를 충전하기 위해 두 MOS를 통과한다.보호 IC의 VDD와 VSS는 전원 공급 단말기와 셀 전압 감지 단말기 (R1을 통해).
충전 과정이 진행됨에 따라 배터리 코어의 전압은 계속 증가합니다. 배터리 코어의 보호 전압 (장충 보호 전압) 에 도달하면COUT는 해당 MOS 스위치를 끄기 위해이 시간에 높은 수준을 출력합니다,
그리고 충전 회로도 꺼집니다.과충전 보호 후, 셀 전압이 떨어집니다. IC 전압 문턱에 떨어지면 (가장 충전 보호 복구 전압), Cout는 낮은 수준으로 돌아가 MOS 튜브를 켜십시오.
3해고
마찬가지로 배터리가 방전되면 IC의 VDD와 VSS도 셀 전압을 감지합니다.Dout는 무작위로 높은 수준을 출력 대응 MOS 튜브를 끄는.
방출 회로가 끊겨져 있습니다.과다 방출 보호 후, 셀 전압이 상승합니다.Dout는 낮은 수준으로 돌아가 MOS 스위치를 열고.
4전류 과잉 및 단회로
주 회로 전류가 MOS 포화 선도체의 내부 저항으로 인해 방출 과정에서 너무 커지면전류가 B-와 P- 사이로 흐르면 MOS 튜브의 양 끝에 전압 하락이 발생합니다.,
IC의 V-와 VSS를 보호합니다. (R2를 통해) 양쪽 끝의 전압을 언제든지 감지합니다. 전압이 보호 IC의 감지 문턱 (일반적으로 0.15V,전류 이상 전압의 배열 탐지),
Dout는 즉시 높은 레벨을 출력하여 해당 MOS 튜브를 끄고 배열 회로를 끊습니다.
|
Enerkey 리?? 배터리 P로테이션 위원회 (BMS) 8S 9S 10S 40A 25.6V ~ 45V에 대해태양광 패널 및 산업용 전력 및 가정용 에너지 저장 시스템 및 전기 자동차 및 스쿠터 및 오토바이크
|
|||
| 제품 모델 |
EK-B8S40A |
EK-B9S40A |
EK-B10S40A |
|
적합함 b동맥 끈
|

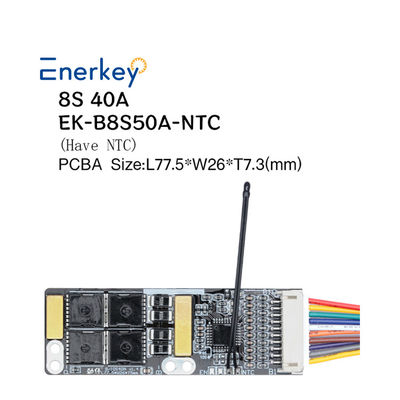

8S
|
9S |

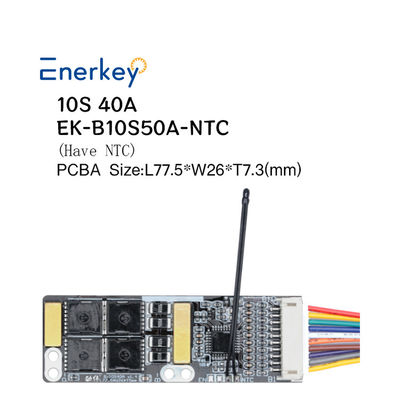

10S
|
| 제품 크기 (mm) | L77.5xW26xT73 | L77.5xW26xT73 | L77.5xW26xT73 |
| 상자와 함께 무게 | 00.02kg | 00.02kg | 00.02kg |
| 특정 기능 | NTC (선택) | ||
| 적절한 배터리 유형 | 리?? (NCM) | ||
| 명명 배열 전류 | 타입 40A / 최대 50A | ||
| 가등식 작동 전압 B+B- | 최대 45V | ||
| 최고 시작 전류 | 타입 60A | ||
|
P+P- 입력 저항 전압
|
최대 45V
|
||
|
충전 초전류 보호 값
|
제한되지 않습니다
|
||
| 충전 감지 전압 | 타입 4.25V | ||
|
충전 감지 지연 시간
|
최소 0.5S / 타입 1S / 최대 1.3S
|
||
|
초충전 방출 전압
|
타입 4.13V
|
||
|
방출 감지 전압 |
2.8V 타입
|
||
| 방출 감지 지연 시간 | 미니 20ms / 타입 100ms / 최대 150ms | ||
| 방출 방출 전압 | 타입 3V | ||
|
리프팅 보호 조건
|
외부 부하를 분리하거나 충전 자복구조
|
||
| 초전류 감지 전압 | 타입 0.1V | ||
| 전류 이상 보호 전류 | 최소 75A / 타입 80A / 최대 85A | ||
| 초전류 보호 시간 | 최소 0.7S / 타입 1S / 최대 1.3S | ||
| 리프팅 보호 조건 | 외부 부하를 분리하거나 충전 자복구조 | ||
| 단회로 보호 전류 | 80A 타입 | ||
| 탐지 지연 시간 | 최소 150μS / 타입 250μS / 최대 400μS | ||
| 리프팅 보호 조건 | 외부 부하를 분리하거나 충전 자복구조 | ||
| 주 회로 전동 상태 저항 | 타입 9mΩ / 최대 10mΩ | ||
| 정상 작동 전류 소비 | 타입 10μA / 최대 15μA | ||
| 수면 중 현재 소비 | 최대 2.5μA | ||
|
작동 온도
|
-40°C ~ +85°C
|
||
이 보호 보드는 8S-10S를 지원합니다.
다른 문자열 번호 선택은 부분 A를 변경하여 달성 할 수 있습니다.
8S: "8S" 위치를 1K 저항으로 연결한다.
"10S" 위치가 비어 있습니다.
9S: '8S' 위치를 비어 두십시오.
"10S" 위치가 비어 있습니다.
10S: 10S 위치를 1K 저항으로 연결합니다.
"8S" 포지션은 비어 있습니다.
배선 주의 사항:
1보호판을 설치하려면 전자 기술 지식이 필요합니다.
2전선을 연결할 때, first connect the B- wire at the soldering pad position to the total negative terminal of the battery (the B- wire should be soldered to a short and thick wire) and solder the wired terminal to the battery pack first, 그리고 보호판을 삽입합니다.
3배터리 터미널 B-와 보호 보드 터미널 B- 사이의 연결은 짧고 두꺼워야 합니다.그렇지 않으면 보호 보드가 전전 충전 및 방출을 일으키고 장애가 발생합니다..
4. P+/P 와이어링을 할 때 두꺼운 와이어를 사용해야합니다. 너무 얇고 너무 긴 와이어는 보드를 태울 것입니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
|
