| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-iD40V/80V 280A |
| MOQ: | 10개 부분 |
| 가격: | $39.8-$65.8 |
| 포장에 대한 세부 사항: | 튼튼한 종이상자 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |

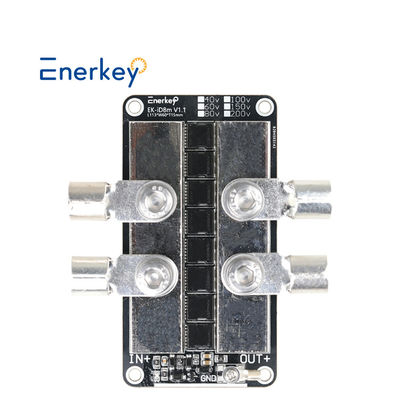

이상 다이오드 모듈 40V 80V 280A 태양광 광전지 기지 역 전기 차량 방지 반류
이상 다이오드 이론의 실용적 응용
이론적인 개념임에도 불구하고 이상 다이오드의 개념은 많은 실제 응용 프로그램을 설명하고 설계하는 데 중추적인 역할을 합니다.
배터리 충전기와 전원 공급 장치와 같은 간단한 회로에서 통신 장치와 컴퓨터와 같은 복잡한 시스템까지 다이오드는 깊은 영향력을 행사합니다. 몇 가지 주목할만한 응용 프로그램을 공개해 보겠습니다.
교정: 이상 다이오드 원리에 따라 작동하는 다이오드는 교류 (AC) 를 동류 (DC) 로 변환하는 모든 교정 회로의 중심입니다.
제한기 및 클램퍼: 다이오드의 전도 특성에 따라 입력 전압 신호를 선택적으로 클립하거나 이동시키는 특수 회로입니다.
전압 조절기: 젠어 다이오드 (Zener diodes) 는 그 뚜렷한 역분열 전압 특성으로 전압 조절회로에서 광범위하게 사용됩니다.
스위칭: 다이오드의 전도성 상태와 비전도성 상태 사이에서 빠르게 전환하는 능력은 디지털 논리 회로와 메모리 장치에서 매우 유용하게 사용됩니다.
이 들 은 실용적 인 전자 장치 의 설계 와 작동 을 이 이상적 인 다이오드 의 원칙 이 인도 하는 몇 가지 예 에 불과 합니다.이 응용 프로그램은 실제 다이오드가 항상 이상적인 행동을 나타내지 않는다는 사실에 달려 있습니다..
|
에너키 이상 다이오드 모듈 30V 40V 80V 100V 200V / 280A 300A 태양광 태양광 기지 역 산업 제어 전기 자동차 배터리 병렬로 배터리 충전 백플링 방지
|
|||
| 제품 모델 |

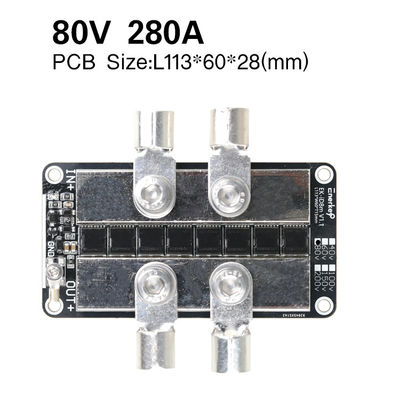

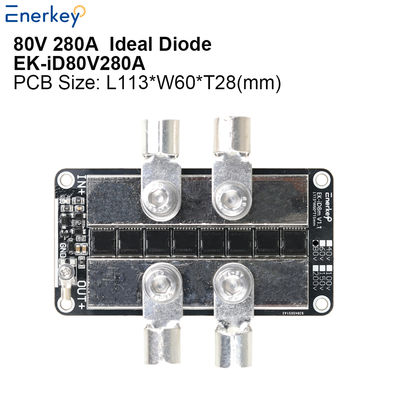

EK-iD40V280A EK-iD80V280A |
EK-iD80V200A |
EK-iD100V300A EK-iD200V300A |
|
작동 전압 범위
|
30V280A:9~30V
40V280A: 9-40V
80V280A: 9-80V
|
9~80V
|
100V300A:9~100V
200V300A:9~200V
|
|
제품크기 (mm)
|
L105*W60*T28
|
L105*W60*T28 |
L105*W60*T28 |
|
상자와 함께 무게
|
0.5kg
|
0.51kg
|
0.55kg
|
| MOS 양 | 8 | 6 | 10 |
|
배터리 종류
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
NCM/LFP/LTO
|
|
연속 전류
|
280A
|
200A | 300A |
| 최고 시작 전류 | 280A | 200A | 300A |
|
평온 작동 전류
|
00.6-1.5mA
|
||
|
구리 필름 두께
|
30.0온스
|
||
|
PCB 물질 |
알루미늄 판
|
||
| 계속되는 내부 저항 | NA | ||
| 작동 원칙 | 입력과 출력은 다이오드와 동등합니다. 출력 전압이 입력보다 크다는 것을 감지하고 즉시 출력을 꺼냅니다.검출 값은 밀리 볼트 수준이고 응답 속도는 매우 빠르다. | ||
|
적용
|
1태양광 패널은 역류를 방지합니다.
2배터리 충전으로 역류를 방지합니다. 3DC-DC 일정한 전압과 일정한 전류 모듈 출력은 역류를 방지합니다. 4역류 방지 (반반류 방지) 가 필요한 다른 경우 |
||
| 부속품 | 터미널 럭*3 IN+/OUT+ 터미널 럭: OTZ50-8, 스크루 M8 GND 터미널 스러그: OTZ2.5-3, 스크루 M3 |
||
|
작동 온도
|
-40°C ~ +60°C
|
||
특별 참고:
1이 버전은 최신 최적화 버전입니다. 긍정적 인 양극과 부정적인 양극이 역으로 연결되면 모듈이 태우지 않을 것입니다. 설치 안전성을 향상시킵니다.
2이상적인 다이오드는 이름에서 알 수 있듯이 극히 낮은 내장 저항을 가진 다이오드입니다. 일반 다이오드의 전도 전압 하락은 0.6V 이상입니다.
이상 다이오드의 전도 전압 하락은 거의 무시할 수 있습니다.
3. 알루미늄 기판 PCB 흔적의 구리 엽층과 알루미늄 기본 층은 1000V의 견딜 전압으로 단열되어 있으므로 고장 문제에 대해 걱정할 필요가 없습니다.
열전도성은 FR4 유리섬유보다 20배 더 빠르며, 큰 방광에 직접 연결할 수 있습니다.
4MOS의 평균 과전류는 35A 미만입니다. 우리는 300A MOS를 사용합니다.
실제 표준 전류, 장기적인 부하 작동을 허용
5이 이상적인 다이오드 모듈은 직렬 회로에 사용할 수 없습니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
|
