| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-C16S5A |
| MOQ: | 20개 |
| 가격: | $21.62-$25.09 |
| 포장에 대한 세부 사항: | 튼튼한 종이상자 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |

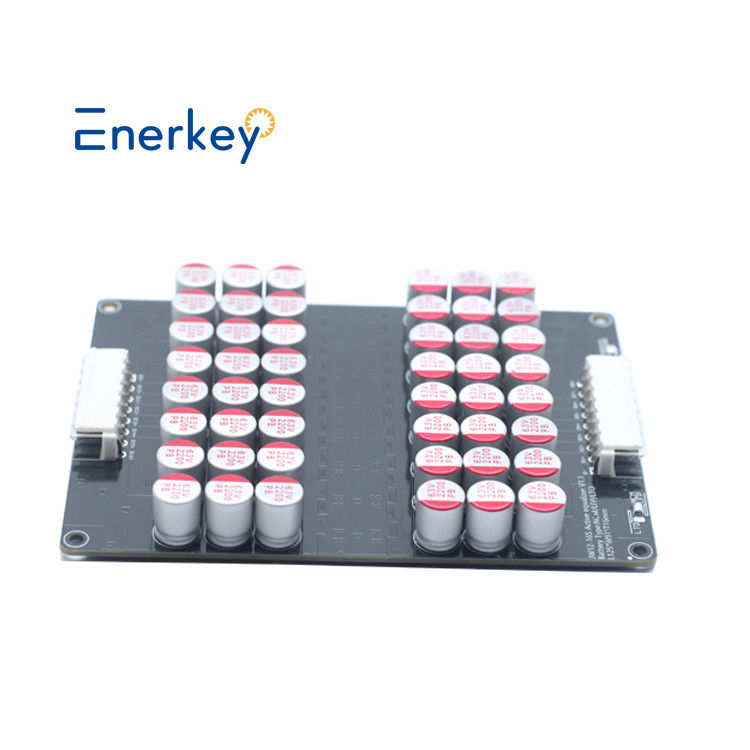

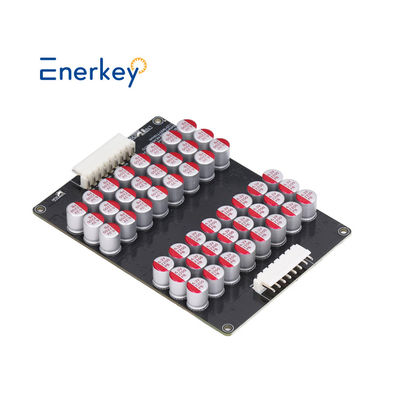

배터리 셀 밸런서 12s 13s 14s 15s 16s LTO 5A 액티브 밸런서 밸런서 보드 Lifepo4 리?? BMS
리?? 이온 배터리는 매우 넓은 응용 범위를 가지고 있습니다. 그들은 스마트 시계와 같은 작은 전자 장치에서 더 큰 전기 차량에 전력을 공급 할 수 있습니다.그들은 다른 포장과 이러한 배터리 팩에 있습니다,
각 셀 전압이 4.2V 이상에서 몇 밀리 볼트를 초과할 때에도, 열 도출이 발생하여 셀이 폭발할 수 있습니다.셀 불균형은 배터리를 전체 용량으로 사용하는 것을 방해합니다.이것은 배터리 수명을 줄여줍니다.
각 배터리 셀은 불균형을 최소화하고 배터리 수명을 유지하기 위해 정기적으로 평형해야합니다.배터리 팩에서 셀 충전 상태 (SoC) 와 전압을 측정하여 개별 셀 충전을 균형 잡는 과정은 셀 균형화라고 알려져 있습니다..
이 논문에서는 액티브 셀 밸런싱 기술을 상세히 설명합니다. 이 방법은 리?? 이온 셀의 일련 연결된 배터리 팩을 균형을 맞추기 위해 버크 변환기를 사용합니다.각 세포에 대한 MOSFET 스위치의 한 쌍과 함께 버크 변환기,
하나는 전지를 충전하는 동안 켜고 다른 하나는 전지를 방출하는 동안 켜면 이 실험에서 사용됩니다.개별 셀 전압을 측정하는 재구성 가능한 배터리 시스템에 적합한 알고리즘 모델, 일련 연결된 리타이온 배터리 셀의 팩을 균형을 맞추기 위해 개발된 모델.
개발 된 모델은 성능을 확인하기 위해 MATLAB를 사용하여 시뮬레이션됩니다. 25%의 충전 상태가 셀 전체에 유지되며 SoC 값이 이보다 낮아지면 0의 차이는 발생합니다.02%는 균형 기능을 시작하는 알고리즘에 의해 감지됩니다..
이 균형은 3 개의 3.7 V 배터리를 균형을 이루는 데 275 ms가 걸리고 따라서 모델이 더 빨리 반응하는 것으로 나타났습니다.결과는 이 방법이 제한된 평형 기간 내에 만족스러운 성능을 스스로 적응하여 얻을 수 있음을 보여줍니다..
|
EnerKey BMS 액티브 밸런서 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 밸런서 콘덴시터 밸런서
|
|||
| 제품 모델 | EK-C16S5A | EK-C17S5A | EK-C21S5A |
|
제품 문자열
|
16S
|
17S
|
21S
|
|
적당한 끈
|
12-16S
|
13-17S
|
17-21S
|
|
제품크기 (mm)
|
L125*W91*T16
|
L115*W102.5*T16
|
L145*W130*T18
|
|
상자와 함께 무게
|
0.32kg
|
0.33kg
|
00.39kg
|
|
배터리 종류
|
NCM/LFP/LTO
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
|
적절한 용량
|
30ah-300ah
|
||
| 전압 평정 정확도 | 5mV (유형적 값) | ||
|
균형 잡힌 계층
|
배터리 팩을 위해 균형 잡힌 캐스케딩을 지원, 예를 들어, 그것은 11S, 24S, 36S, 48S에 캐스케이드 할 수 있습니다....그리고 기타
|
||
|
단전지 전압 수집 범위
|
NCM/LFP 버전: 2.7V-4.2V
|
||
|
LTO 버전: 1.8-4.2V
|
|||
|
저전압은 수면 전압을 보호합니다.
|
NCM/LFP 버전 <2.7V
|
||
|
LTO 버전 <1.8V
|
|||
| 전압 보호 아래 평형 전압 시작 |
NCM/LFP 버전: 2.835V | ||
| LTO 버전: 1.89V | |||
|
균형 방법
|
특허 (특허 번호: ZL 2019 1 1259513.3) 균형있는 구조 적합 콘덴서 방법, 전체 배터리 팩이 동시에 균형 잡힌다.
자동 밸런싱을 위해 배터리 팩에 연결합니다. 수동으로 밸런싱을 켜거나 끄는 스위치를 추가할 수 있습니다. |
||
|
평형 전류
|
0.1V 차압 1A 평형 전류
|
||
|
이차압은 평형전류에 비례한다.
|
|||
|
허용되는 최대 작동 전류는 5.5A입니다.
|
|||
|
외부 전원 공급
|
외부 전원 공급 장치가 필요하지 않습니다.
|
||
|
배터리의 내부 에너지 전송에 의존하여 겹쳐진 평형을 달성합니다.
|
|||
| 평온 작동 전류 | 7mA, 전체 스트링은 전력을 소비 | ||
|
잠자리 대기 전류
|
0.1mA (유형 값)
|
||
|
작동 온도
|
-20°C ~ +60°C
|
||
참고: 위의 그림에서 보여준 바와 같이 에너지 교환의 여러 가지 공통 끝이 있을 수 있으므로 평형의 효율은 더 높을 것입니다.또한 두 모듈의 결합에서 에너지 교환의 하나의 공통 끝만을 사용할 수 있습니다..
다른 자유 발은 매달려 있으며 각 보드에 줄의 수를 동등하게 배분하는 것이 좋습니다. 더 많은 줄에 대한 캐스케이드 다이어그램이 필요한 경우 온라인 서비스에 문의하십시오. 감사합니다.
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
