| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-C5S5A |
| MOQ: | 20개 부분 |
| 가격: | $7.24-$9.32 |
| 포장에 대한 세부 사항: | 튼튼한 종이상자 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |
1작동 전압: 2.7V-4.2V, NCM Ternary 폴리머 리?? 배터리 (리-이온), 리?? 철 인산화 배터리 (LiFePO4) 에 적합합니다.
2. 작동 원리: 플라이캡-공압기 전송 전하 운송기, 균형 보드 원형의 새 초저 내장 저항 MOS를 사용하여 균형 작업을 시작하기 위해 배터리에 연결됩니다,2OZ 구리 두께 PCB,
3평형 전류 0-5.5A, 더 균형 배터리 전류는 작은, 비활성 스위치 배선 위치에 예약, 비활성 전원 종료 모드 작업 전류는 0.1mA 미만,평형 전압 정확도는 5mv 내입니다!
충전 중에 가장 강한 셀은 전체 패크의 절단 전압을 결정합니다. 따라서 저용량 셀은 과충전됩니다. 마찬가지로,낮은 용량 세포를 방출하는 동안 과잉 방출 될 것입니다.
단일 셀의 과부하와 과부하로 인해 다른 셀의 성능도 저하됩니다.모든 셀의 성능 수준을 유지하고 과충전 및 과충전을 피하기 위해 LiFePO4 배터리 균형이 필요합니다..
라이프포4 배터리의 활성 균형 기능을 달성하는 방법에는 여러 가지가 있습니다. 이러한 방법은 회로 설계에서 다릅니다. 일반적인 회로 설계는 다음과 같습니다.
인덕터 기반 회로
싱글 인덕터 회로: 값싼 세포 균형 회로 옵션. 또한 가장 작은 크기의 하나입니다.
멀티 인덕터 회로: 단일 인덕터 회로보다 더 비싸다. 그러나 균형 속도는 더 빠르다. 또한 더 나은 효율성을 가지고 있습니다.
트랜스포머 기반 회로
싱글 트랜스포머 회로: 인덕터 기반 회로보다 빠르다. 작은 자기 손실이 존재한다.
다중 변압기 회로: 더 빠른 세포 균형. 그러나, 그들은 비싸고, 회로는 매우 복잡하다.
콘덴시터 기반 회로
싱글 콘덴시터 회로: 단일 콘덴시터 회로는 전체 배터리 팩에 한 콘덴시터를 사용합니다. 따라서 각 셀의 충전 전압을 제어하기 위해 많은 스위치가 필요합니다.또한, 그것은 스위치 기능을 모니터링하는 지능적인 시스템이 필요합니다.
다중 콘덴시터 회로: 각 배터리 셀에는 여러 개의 콘덴시터가 있습니다. 충전 전압은 불균형 전압 분포에 적합한 콘덴시터를 선택하여 유지됩니다.복잡한 센서와 제어 장치가 필요하지 않습니다..
|

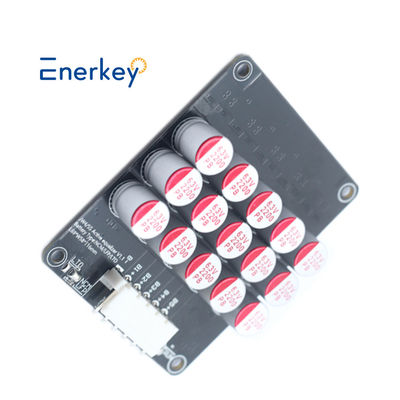

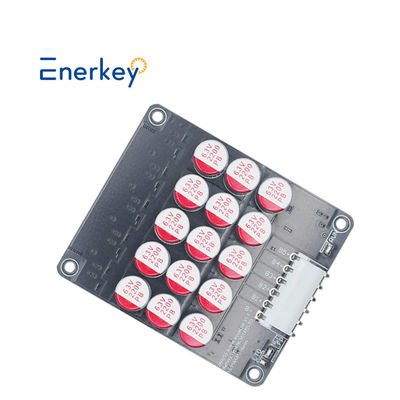

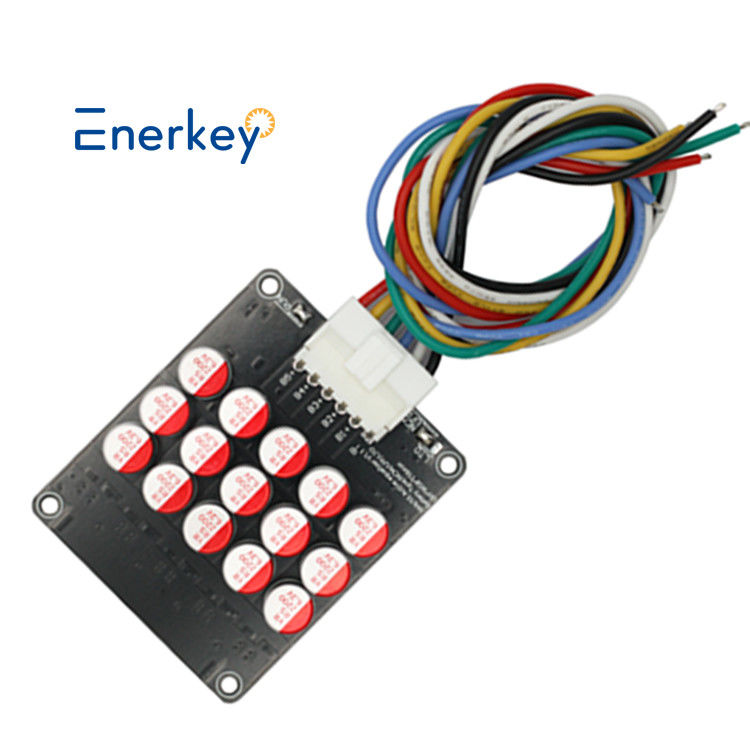

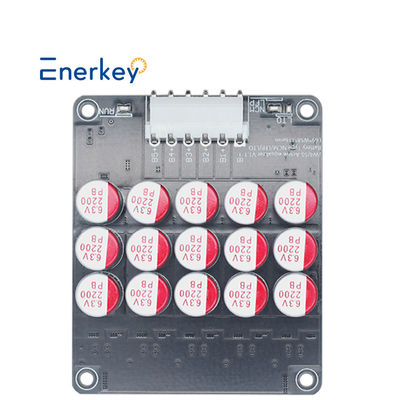

EnerKey BMS 액티브 밸런서 5A 3S 4S 5S 6S 7S 8S 14S 16S 18S 19S 20S 21S LFP LTO LI-ION lifepo4 밸런서 콘덴시터 밸런서
|
|||
|
제품 문자열
|
3S
|
4S
|
5S
|
|
적당한 끈
|
3S
|
3-4S
|
4-5S
|
|
제품크기 (mm)
|
L66*W35*T16
|
L66*W46*T16
|
L69*W58*T16
|
|
상자와 함께 무게
|
0.12kg
|
0.13kg
|
0.15kg
|
|
배터리 종류
|
NCM/LFP
|
NCM/LFP
|
NCM/LFP/LTO |
|
적절한 용량
|
30ah-300ah
|
||
|
균형 잡힌 계층
|
배터리 팩을 위해 균형 잡힌 캐스케딩을 지원, 예를 들어, 그것은 11S, 24S, 36S, 48S에 캐스케이드 할 수 있습니다....그리고 기타
|
||
|
단전지 전압 수집 범위
|
NCM/LFP 버전: 2.7V-4.2V
|
||
|
LTO 버전: 1.8-4.2V
|
|||
|
저전압은 수면 전압을 보호합니다.
|
NCM/LFP 버전 <2.7V
|
||
|
LTO 버전 <1.8V
|
|||
|
균형 방법
|
특허 (특허 번호: ZL 2019 1 1259513.3) 균형있는 구조 적합 콘덴서 방법, 전체 배터리 팩이 동시에 균형 잡힌다.
자동 밸런싱을 위해 배터리 팩에 연결합니다. 수동으로 밸런싱을 켜거나 끄는 스위치를 추가할 수 있습니다. |
||
|
평형 전류
|
0.1V 차압 1A 평형 전류
|
||
|
이차압은 평형전류에 비례한다.
|
|||
|
허용되는 최대 작동 전류는 5.5A입니다.
|
|||
|
전압 평정 정확도
|
5mV (유형적 값)
|
||
|
외부 전원 공급
|
외부 전원 공급 장치가 필요하지 않습니다.
|
||
|
배터리의 내부 에너지 전송에 의존하여 겹쳐진 평형을 달성합니다.
|
|||
| 평온 작동 전류 | 7mA, 전체 스트링은 전력을 소비 | ||
|
잠자리 대기 전류
|
0.1mA (유형 값)
|
||
|
작동 온도
|
-20°C ~ +60°C
|
||
참고: 위의 그림에서 보여준 바와 같이 에너지 교환의 여러 가지 공통 끝이 있을 수 있으므로 평형의 효율은 더 높을 것입니다.또한 두 모듈의 결합에서 에너지 교환의 하나의 공통 끝만을 사용할 수 있습니다..다른 자유 발은 매달려 있으며, 각 보드에 줄의 수를 동등하게 분배하는 것이 좋습니다. 더 많은 줄에 대 한 캐스케드 다이어그램을 필요로 하는 경우, 우리의 온라인 서비스와 연락하십시오, 감사합니다.
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
