| 브랜드 이름: | Enerkey |
| 모델 번호: | EK-iD80V200A |
| MOQ: | 10개 부분 |
| 가격: | $49.8-$59.8 |
| 포장에 대한 세부 사항: | 튼튼한 종이상자 +EVA 폼 |
| 지불 조건: | L/C, D/A, D/P, T/T, 웨스턴 유니온, 머니그램 |

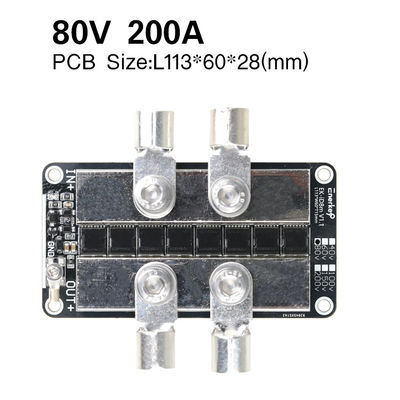

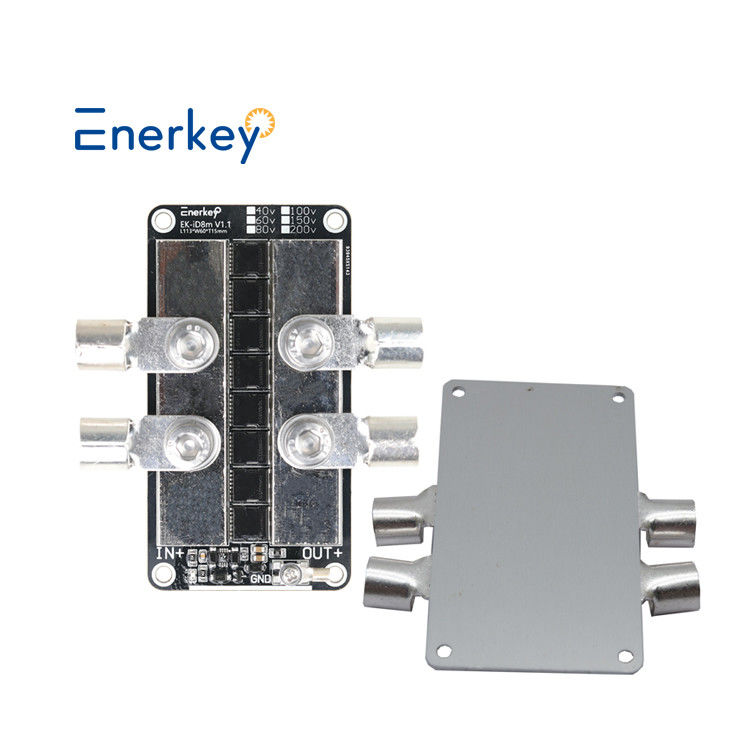

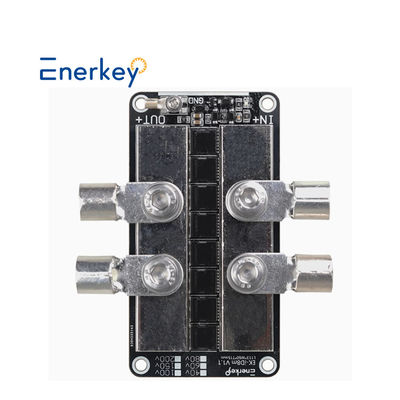

고전류 다이오드 보드 80V 200A 이상 다이오드 모듈 충전 반 역류 태양 전지 패널의 병렬 연결
이상 다이오드 이론의 한계
이상 다이오드 이론은 다이오드 기능에 대한 이해를 하는데 매우 유용하지만, 실제 물리적 다이오드에 관해서도 그 한계를 인정하는 것이 똑같이 중요합니다.몇 가지 주요 한계점:
전압 하락: 이상적인 다이오드와 달리 실제 다이오드에는 전도 편향에 대해 특정 최소 전압이 필요합니다. 이것은 일반적으로 실리콘 다이오드 0.7 볼트와 0.0 볼트입니다.3볼트 독일늄 다이오드, 임계전압 또는 절단전압으로 알려져 있습니다.
역 누출 전류: 역편차에서 이상 다이오드는 모든 전류를 차단하지만 실제 다이오드는 역 누출 전류라고 불리는 소량의 전류를 허용합니다.
저항: 실제 다이오드는 앞으로 편향될 때 작지만 상당한 저항을 가지고 있으며, 이상적인 다이오드 모델에서는 무시됩니다.
전환 시간: 전도성에서 불전도성으로의 변화는 이상 다이오드에서와 같이 실제 다이오드에서는 즉각적이지 않습니다.
다이오드 작동의 세부적인 성격은 쇼클리 다이오드 방정식에 의해 안내됩니다. 따라서, 특히 고주파 애플리케이션을 위해 정확한 다이오드 회로를 분석하고 설계하려면,이 제한 사항은 고려되어야 합니다..
이상적인 다이오드 모델을 사용하는 것이 편리하지만, 이러한 실제 세계 수정들을 통합하면 다이오드 연구와 응용이 더 정확하고 신뢰할 수 있습니다.
|
에너키 이상 다이오드 모듈 80V 200A / 40V 80V 280A / 100V 200V 300A 태양광 태양광 기지 역 산업 제어 전기 자동차 배터리 병렬 배터리 충전 백플링 방지
|
|||
| 제품 모델 |
EK-iD40V280A EK-iD80V280A |
EK-iD80V200A |
EK-iD100V300A EK-iD200V300A |
|
작동 전압 범위
|
40V280A: 9-40V 80V280A: 9-80V
|
9~80V
|
100V300A:9~100V
200V300A:9~200V
|
|
제품크기 (mm)
|
L113*W60*T28
|
L105*W60*T28 |
L113*W60*T28 |
|
상자와 함께 무게
|
0.5kg
|
0.51kg
|
0.55kg
|
| MOS 양 | 8 | 6 | 10 |
|
배터리 종류
|
NCM/LFP/LTO
|
NCM/LFP/LTO |
NCM/LFP/LTO
|
|
연속 전류
|
280A
|
200A | 300A |
| 최고 시작 전류 | 280A | 200A | 300A |
|
평온 작동 전류
|
00.6-1.5mA
|
||
|
구리 필름 두께
|
30.0온스
|
||
|
PCB 물질 |
알루미늄 판
|
||
| 계속되는 내부 저항 | NA | ||
| 작동 원칙 | 입력과 출력은 다이오드와 동등합니다. 출력 전압이 입력보다 크다는 것을 감지하고 즉시 출력을 꺼냅니다.검출 값은 밀리 볼트 수준이고 응답 속도는 매우 빠르다. | ||
|
적용
|
1태양광 패널은 역류를 방지합니다.
2배터리 충전으로 역류를 방지합니다. 3DC-DC 일정한 전압과 일정한 전류 모듈 출력은 역류를 방지합니다. 4역류 방지 (반반류 방지) 가 필요한 다른 경우 |
||
| 부속품 | 터미널 럭*3 IN+/OUT+ 터미널 럭: OTZ50-8, 스크루 M8 GND 터미널 스러그: OTZ2.5-3, 스크루 M3 |
||
|
작동 온도
|
-40°C ~ +60°C
|
||
특별 참고:
1이 버전은 최신 최적화 버전입니다. 긍정적 인 양극과 부정적인 양극이 역으로 연결되면 모듈이 태우지 않을 것입니다. 설치 안전성을 향상시킵니다.
2이상적인 다이오드는 이름에서 알 수 있듯이 극히 낮은 내장 저항을 가진 다이오드입니다. 일반 다이오드의 전도 전압 하락은 0.6V 이상입니다.
이상 다이오드의 전도 전압 하락은 거의 무시할 수 있습니다.
3. 알루미늄 기판 PCB 흔적의 구리 엽층과 알루미늄 기본 층은 1000V의 견딜 전압으로 단열되어 있으므로 고장 문제에 대해 걱정할 필요가 없습니다.
열전도성은 FR4 유리섬유보다 20배 더 빠르며, 큰 방광에 직접 연결할 수 있습니다.
4MOS의 평균 과전류는 35A 미만입니다. 우리는 300A MOS를 사용합니다.
실제 표준 전류, 장기적인 부하 작동을 허용
5이 이상적인 다이오드 모듈은 직렬 회로에 사용할 수 없습니다!
Q1. 왜 당신을 선택했나요?
* 우리는 10 년 이상의 강력한 기술 지원을 통해 효율적인 판매 후 서비스를 제공 할 수 있습니다.
* 제품은 FCC, CE, ROHS 및 기타 국제 표준 인증을 통과했습니다.
* 우리는 공장 가격을 제공 할 수 있습니다, 우리의 공장 및 생산 과정을 방문하는 것을 환영합니다.
Q2. 당신의 제품 라인업 (형) 은 무엇입니까?
*우리는 주로 전력 배터리, 에너지 저장 배터리 및 소비자 배터리 분야에서 배터리 관리 시스템을 수행합니다.
*주로 LFP, Li-ino 및 LTO 배터리에 사용됩니다.
Q3: 배터리가 어떤 재료와 종류인지 어떻게 알 수 있나요?
* 배터리 본체를 확인해 주세요. 배터리의 정상 전압이 3.2V인 경우, 배터리는 LiFePo4입니다.
* 배터리의 정상 전압이 3.6V 또는 3.7V인 경우, 배터리는 리온 이온 또는 Lto 배터리입니다.
Q4. 최소 주문 요건이 있나요?
사용자 정의 할 수 있습니까? 샘플 및 대량에 대한 납품 시간은 무엇입니까?
*우리의 최소 주문량은 1개, ODM 사용자 정의가 가능합니다.
* 1 ~ 3 일 기존 샘플의 배달, 3 ~ 10 일 맞춤형 샘플의 배달.
Q5: 만약 제가 그것을 사용할 수 없다면요?
* 일반 제품에는 교육 비디오가 있습니다. 우리는 또한 엔지니어의 온라인 비디오 통화 안내를 지원 할 수 있습니다.
Q6. 지불 조건은 무엇입니까?
*우리는 송금과 현금 결제를 받아, 모두 협상 가능합니다. 결제 방법: 비자, 마스터카드, T/T, 페이팔, APPLE_PAY, GOOGLE_PAY, GC_REAL_TIME_BANK_TRANSFER, RMB
Q7. 품질을 어떻게 보장합니까?
* 모든 제품은 전문적인 실험실 100% 테스트와 반복 된 노화 테스트를 받습니다.
* FCC, CE, ROHS 및 기타 국제 표준 인증서를 획득했습니다.
* 3 년 판매 후 보증 서비스를 제공합니다. 3 년 이내에 교체 할 수있는 무료 예비 장치.
Q8. 배터리에 적합한 BMS를 어떻게 선택할 수 있습니까?
* 배터리에 맞는 전압과 전류에 따라 고객 서비스를 문의하면 가장 적합한 배터리 관리 시스템을 갖추고 제공 할 수 있습니다.
Q9. 어떻게 연락할 수 있나요?
*우리는 7x24시간 온라인 서비스를 제공합니다, 온라인 메시지를 남겨주세요.
*이메일, 왓츠앱, 위채 등으로도 연락할 수 있습니다. 아래를 참조하십시오. 우리는 당신과 함께 일하는 것을 매우 기쁘게 생각합니다.
|
|
